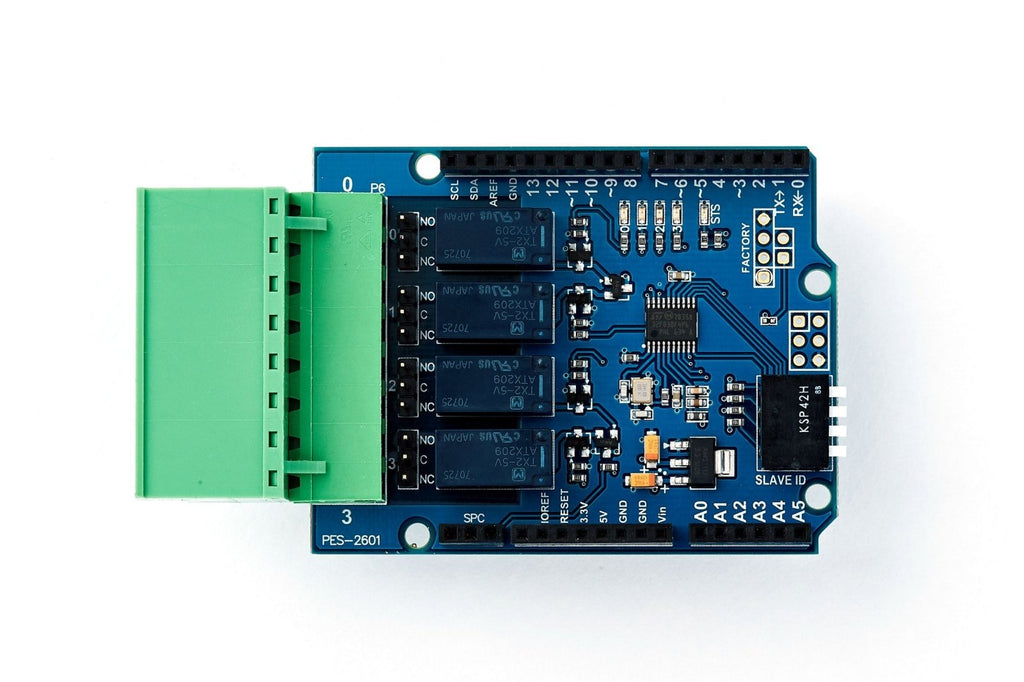

Esta placa de relé de 4 puertos PES-2601 es una placa de expansión inteligente para PHPoC P4S-347 o P4S-348 V2 Shields que está diseñada para controlar el encendido/apagado de alta dispositivos de voltaje.
Después de apilarse en un PHPoC V2 Shield con un Arduino Uno o Mega, Arduino puede controlar esta placa usando la biblioteca PHPoC.
Cada placa de relés de 4 puertos PES-2601 lleva cuatro relés. Un solo Arduino Uno/Mega puede llevar varias placas de relé de 4 puertos.

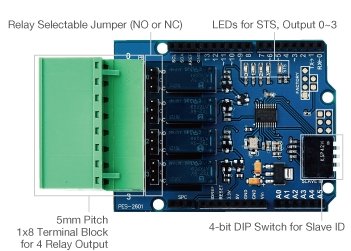

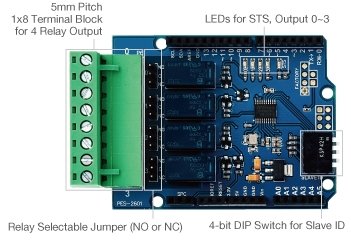

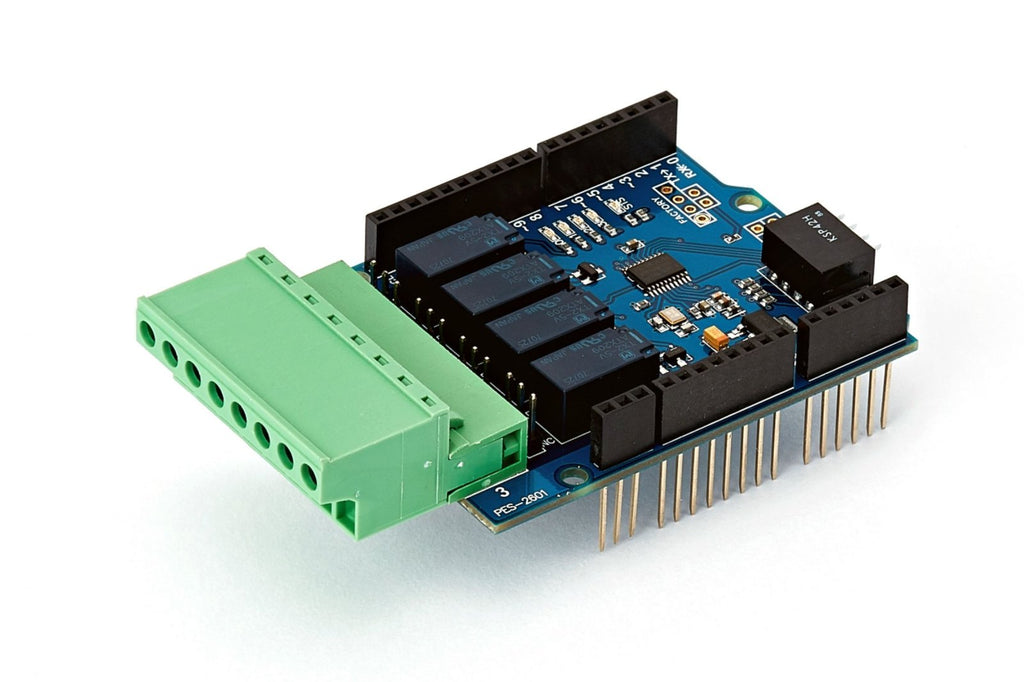

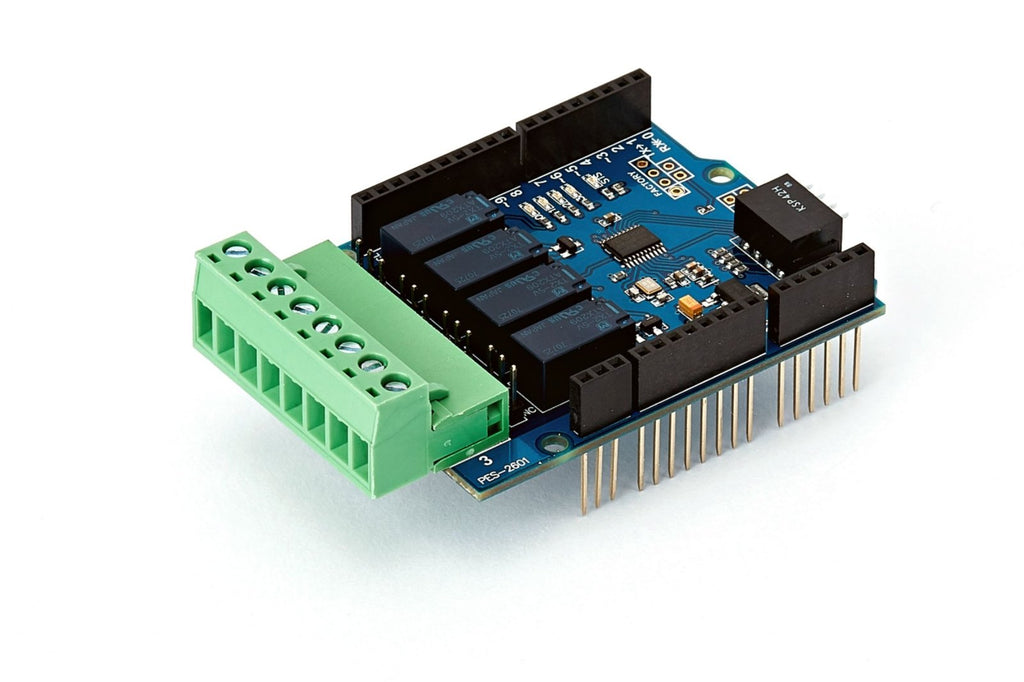

Hay dos tipos diferentes de bloques de terminales disponibles, según la dirección de los tornillos de los terminales. El tipo S se puede atornillar desde un lado, conveniente cuando se apilan varias tablas. El tipo T se atornilla desde la parte superior del tablero. Los bloques de terminación de cables están en el lateral de la placa en ambos modelos.
La familia de placas Smart Expansion para PHPoC V2 Shields proporciona hardware y firmware adicionales para impulsar los microcontroladores Arduino Uno y Mega con capacidades avanzadas (por ejemplo, controlar dispositivos de alto voltaje, controlar/monitorear motores con alta precisión).
Se comunican con Arduino Uno/Mega a través de un conjunto definido de comandos y deben apilarse sobre un PHPoC [WiFi] Shield 2 (P4S-347 V2 o P4S-348 V2), versión de firmware de 1.4.0 o superior , para interactuar con Arduino.
Especificaciones
- 4 relés: Configurable NC (normalmente cerrado) o NO (normalmente abierto)
- Voltaje máximo: CC 30 V
- Corriente máxima: 2A cada relé
- Bloque de terminales con paso de 1x8 y 5 mm: tipo S, tipo T
- Interruptor DIP para establecer la dirección (ID)
