La placa PHPoC PES-2607 RS422/RS485 es una placa de expansión inteligente para PHPoC P4S-347 o P4S-348 V2 Arduino Shields diseñada para habilitar rápidamente y expandir fácilmente la capacidad de las funciones de comunicación RS422/RS485 en los microcontroladores Arduino Uno y Mega.
Después de apilarse en un PHPoC P4S-347 o P4S-348 V2 Shield con un Arduino Uno o Mega, esta placa inteligente RS422/RS485 contiene el hardware y el firmware necesarios para comunicarse con dispositivos RS422/RS485.

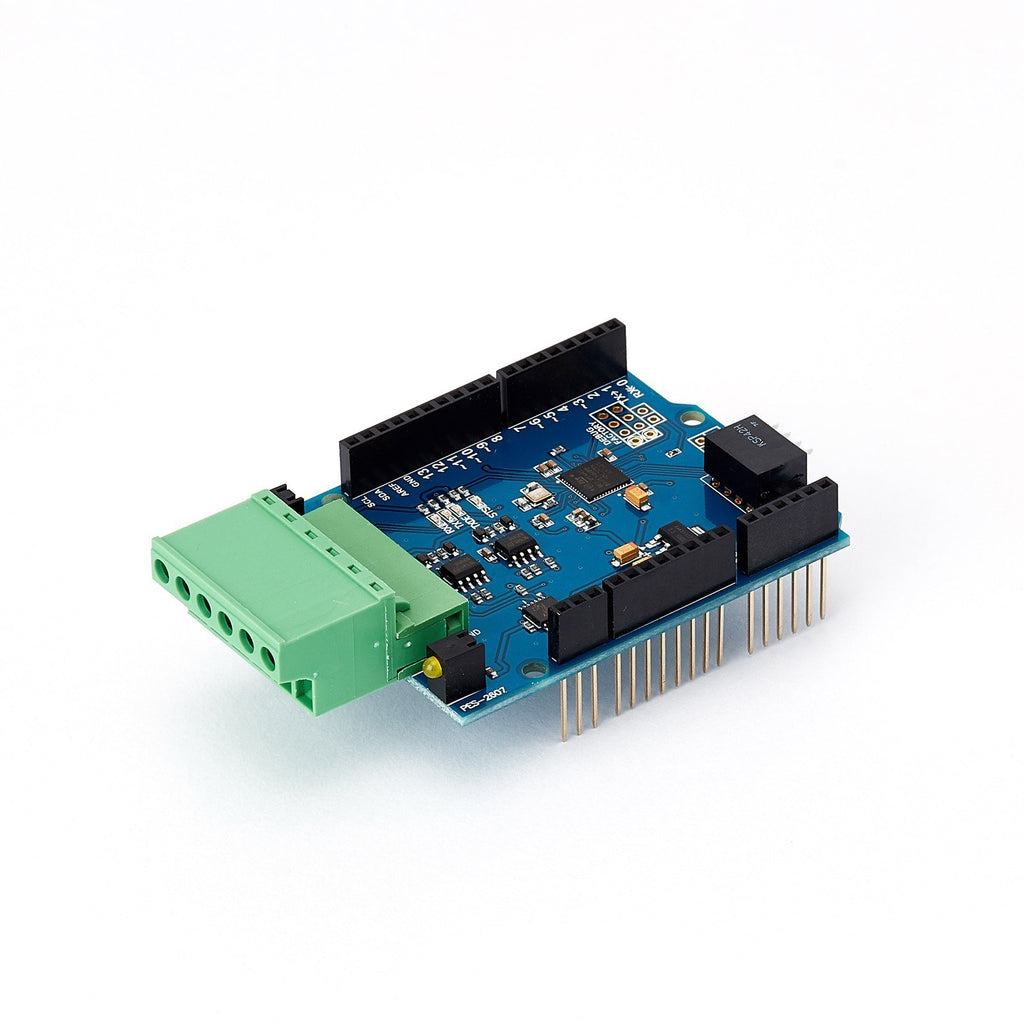

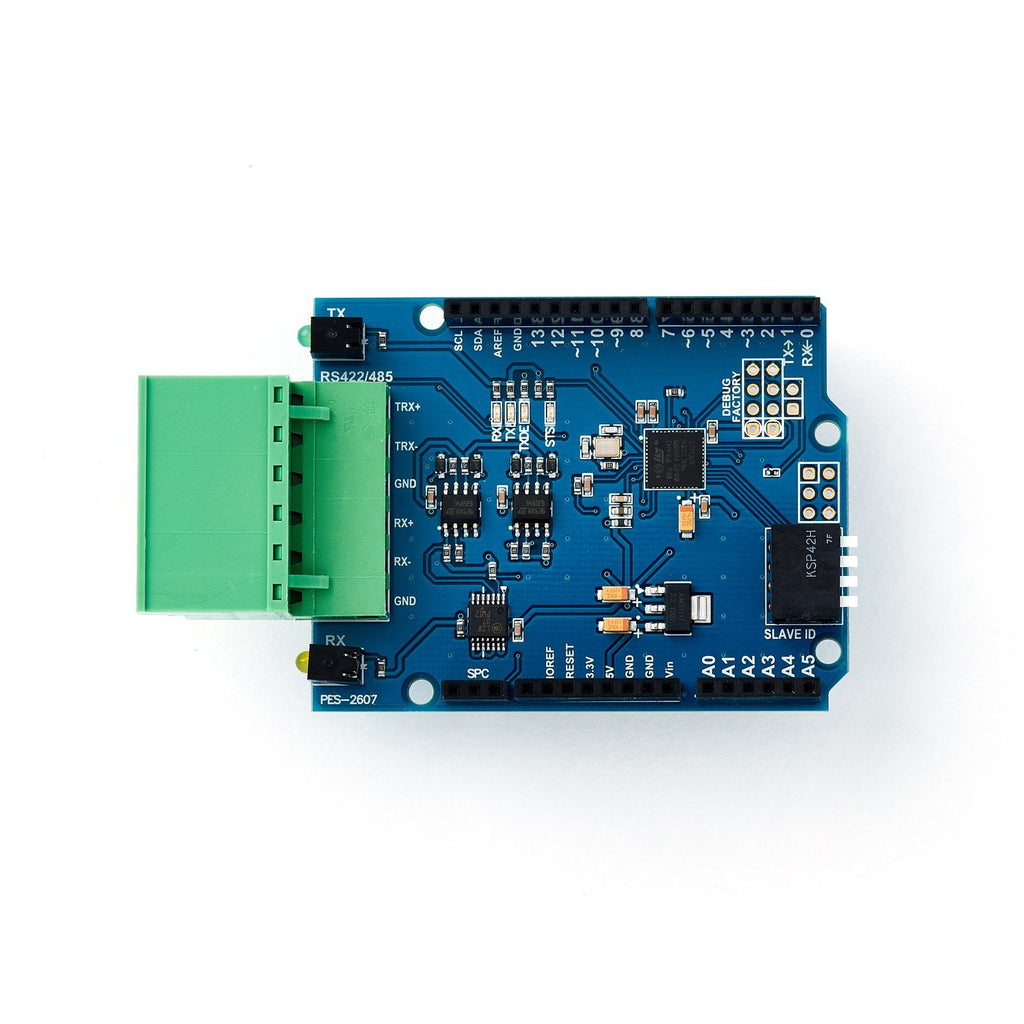

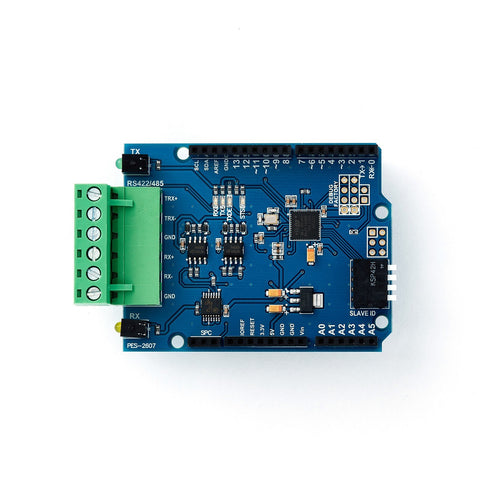

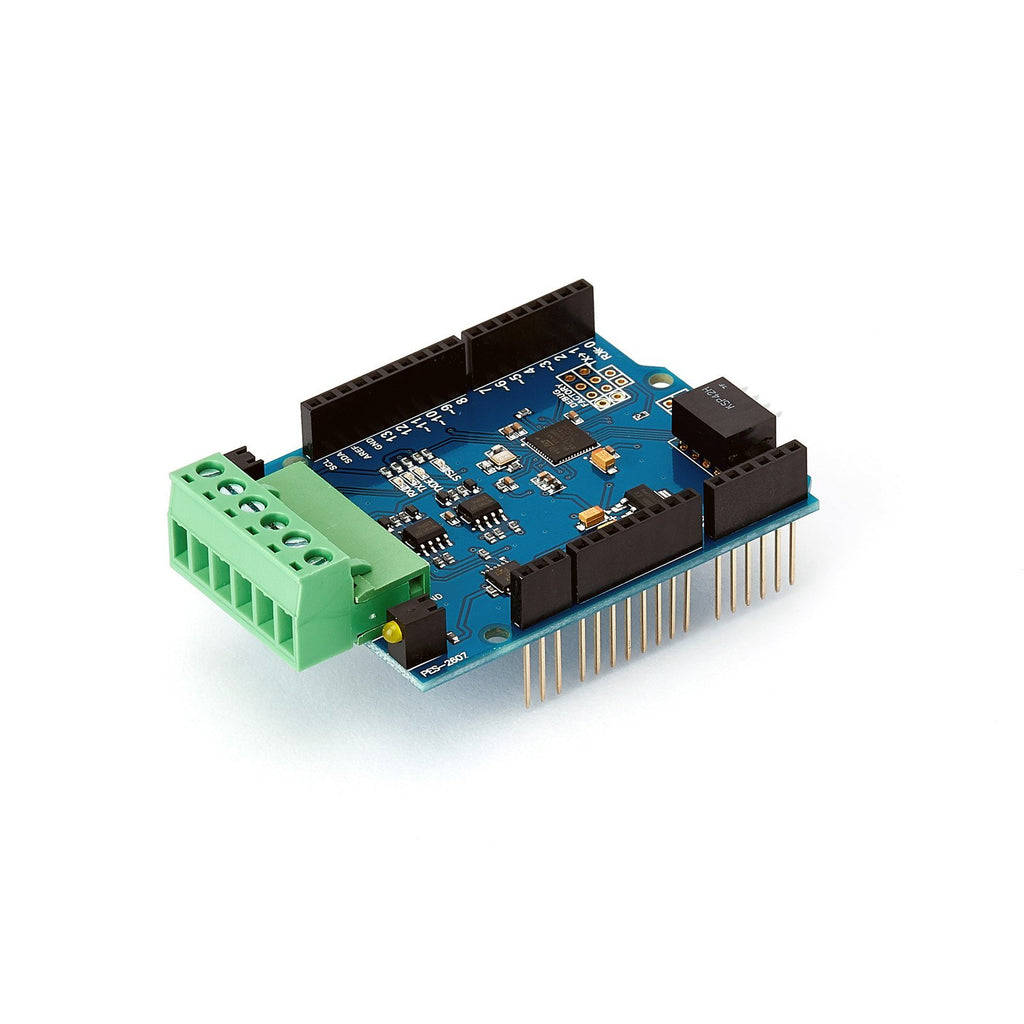

Hay dos tipos diferentes de bloques de terminales disponibles, según la dirección de los tornillos de los terminales. El tipo S se puede atornillar desde un lado, conveniente cuando se apilan varias tablas. El tipo T se atornilla desde la parte superior del tablero. Los bloques de terminación de cables están en el lateral de la placa en ambos modelos.
Las placas de expansión inteligentes para PHPoC P4S-347 o P4S-348 V2 Shields proporcionan el hardware y el firmware adicionales para impulsar los microcontroladores Arduino Uno y Mega con capacidades avanzadas (por ejemplo, controlar dispositivos de alto voltaje, controlar/monitorear motores con alta precisión).
Se comunican con Arduino Uno/Mega a través de un conjunto definido de comandos y deben apilarse sobre un PHPoC [WiFi] Shield 2 (P4S-347 V2 o P4S-348 V2), versión de firmware de 1.4.0 o superior, para interactuar con Arduino.
Especificaciones
- Interfaz de bloque de terminales con paso de 1x6 y 5 mm
- 1 X RS422 o RS485 Tasa de baudios: 1200bps ~ 115200bps
- Interruptor DIP para establecer la dirección (ID)
- Opción de control de flujo TxDE
- Función de delimitador entre fotogramas
- Función de espacio entre fotogramas
- Opción de retraso de transmisión
- Habilidad de envío de señal de ruptura
La entrega es de stock a 2 semanas, si el artículo está agotado, contáctenos para conocer la disponibilidad.
Documentación y recursos
Placa PES-2607 Smart RS422/RS485 para PHPoC Arduino Shield 2 página web
