Módulo generador de señal de onda cuadrada de frecuencia de pulso ajustable de ciclo de trabajo NE555

  • Rebaja
  • Precio regular $2.29


Este módulo generador de pulsos de onda cuadrada NE555 se puede utilizar para producir señales de onda cuadrada para desarrollo experimental o en aplicaciones tales como motores paso a paso y como generador de pulsos ajustable para aplicaciones de microcontroladores (MCU).

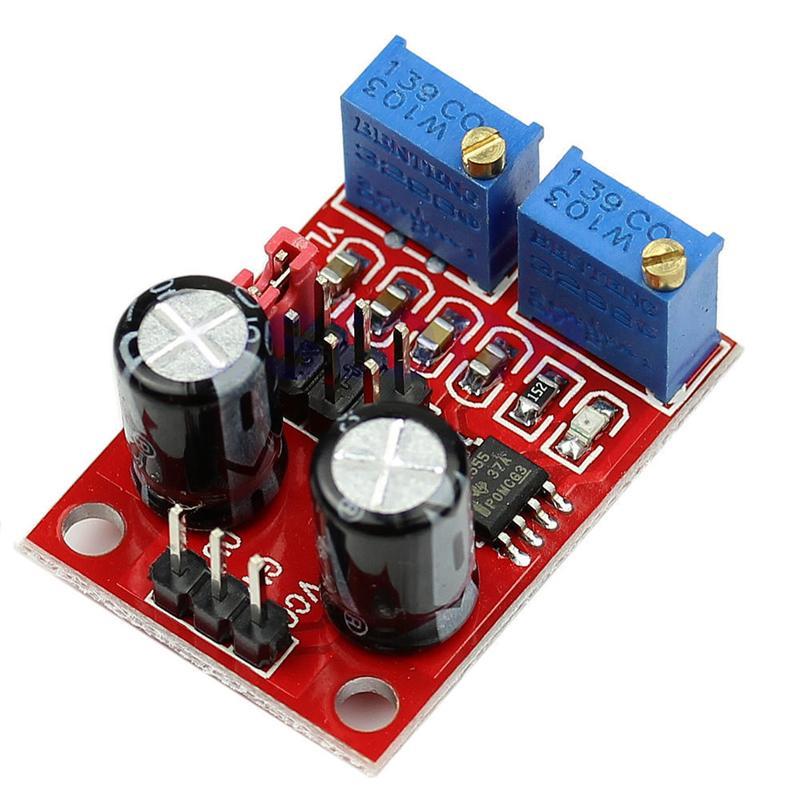

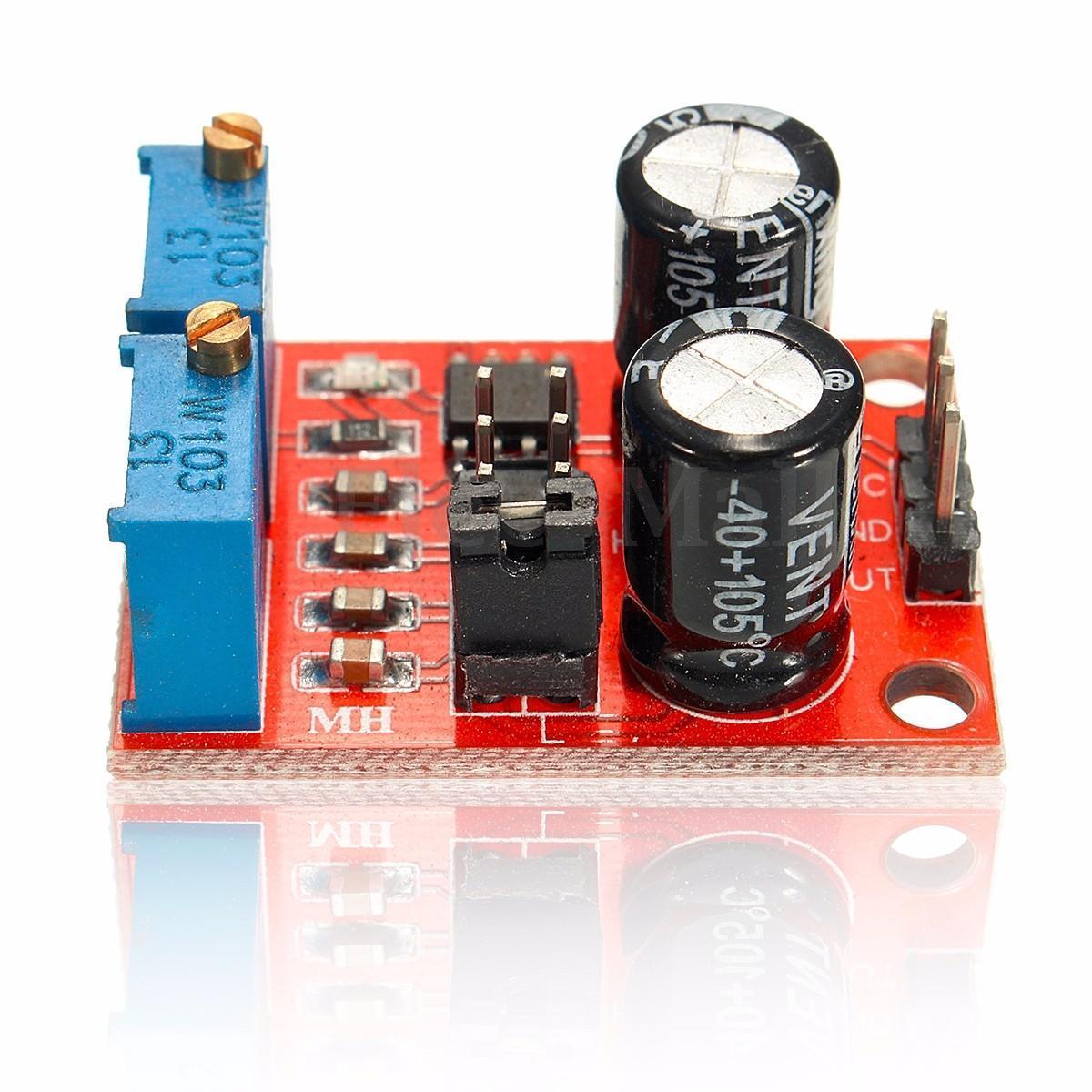

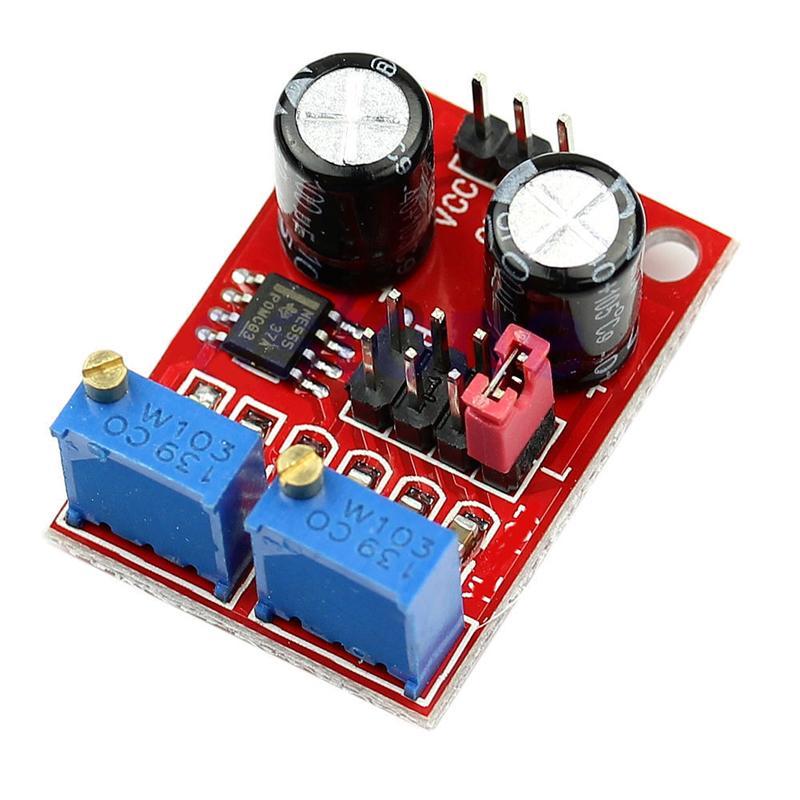

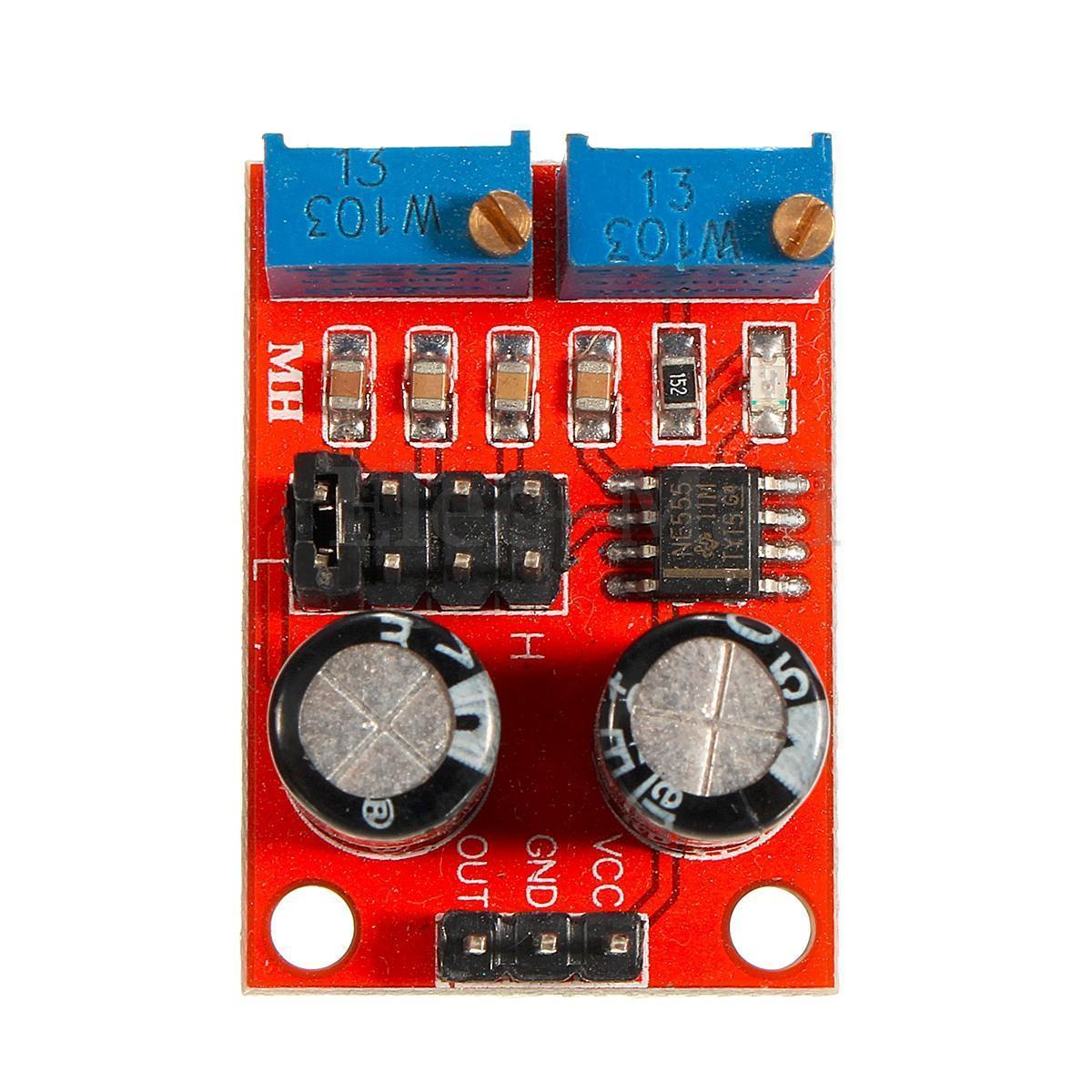

Con solo 31 mm x 22 mm (1,2" x 0,9"), la placa cuenta con un chip temporizador NE555 configurado en cuatro rangos de frecuencia, 1 Hz a 50 Hz, 50 Hz a 1 kHz, 1 kHz a 10 kHz y 10 kHz a 200 kHz, todos ajustables con puentes integrados y dos trim-pots para ajustar la frecuencia de salida y el ciclo de trabajo.

El voltaje de entrada al módulo (VCC) es variable de 5 V a 15 V CC y consume aproximadamente 15 mA a 5 V (35 mA a 12 V) con una amplitud de salida de 4,2 V pico a pico a 11,4 V pico a pico según en la tensión de alimentación.

Un indicador LED se ilumina en una salida de bajo nivel y parpadea en relación con la frecuencia de salida. A frecuencias más altas, el LED parecerá estar fijo y sin destellos visibles.

Características y especificaciones:

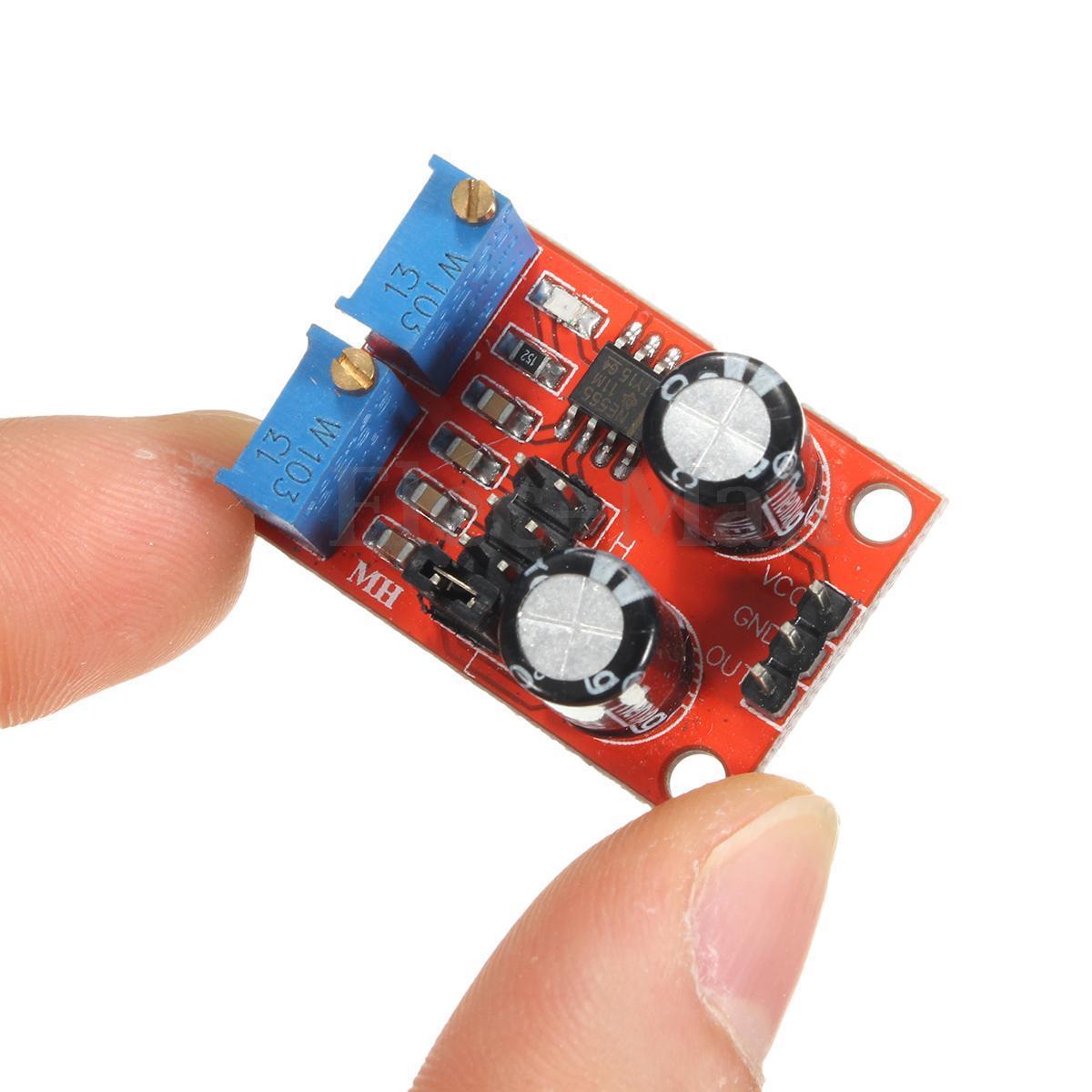

  • Tamaño: 31 mm * 22 mm
  • Chip principal: NE555
  • Voltaje de entrada (VCC): 5 V-15 VCC
  • Corriente de entrada: ~ 100MA
  • Amplitud de salida: 4,2 V V-PP a 11,4 V V-PP. (Varía con el voltaje VCC)
  • Corriente máxima de salida: 15MA (VCC=5V, V-PP superior al 50 %), 35MA (VCC=12V, V-PP superior al 50 %)
  • Indicador LED de salida (nivel bajo, el LED está encendido, nivel alto, el LED está apagado; el LED parpadea con frecuencia

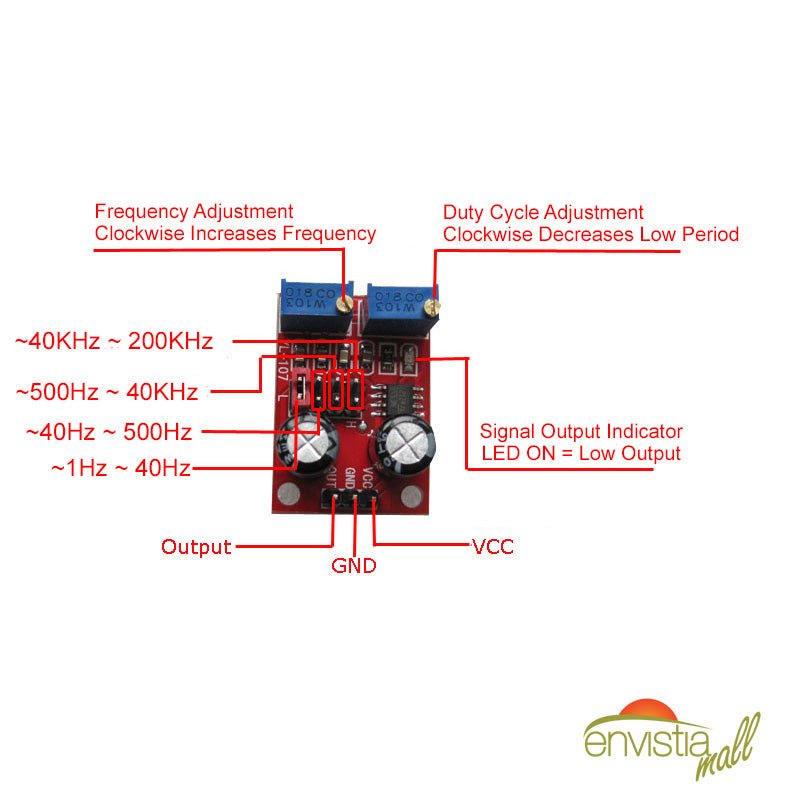

La frecuencia de salida se puede ajustar continuamente mediante los puentes y potenciómetros integrados. Los ajustes de los puentes son:

1Hz ~ 50Hz
50Hz ~ 1kHz
1KHz ~ 10kHz
10kHz ~ 200kHz

El ciclo de trabajo de salida se puede ajustar utilizando los potenciómetros integrados. El ciclo de trabajo y la frecuencia no se pueden ajustar por separado; ajustar el ciclo de trabajo cambiará la frecuencia.

La frecuencia de salida y el ciclo de trabajo se ajustan utilizando las siguientes variables:

Período T = 0,7 (RA +2 RB) C
RA, RB son potenciómetros ajustables de 0-10 K ohmios
1 Hz ~ 50 Hz: C = 0,001 UF
50 Hz ~ 1 kHz: C = 0,1 UF< br>1KHz ~ 10kHz: C = 1UF
10kHz ~ 200kHz: C = 100UF

Aplicaciones:

  • Como generador de señales de onda cuadrada para desarrollo experimental
  • Se utiliza para impulsar un motor paso a paso para generar una señal de control de onda cuadrada
  • Genera pulsos ajustables para microcontroladores (MCU)

El paquete incluye:

  • 1 módulo generador de señal de onda cuadrada de frecuencia de pulso ajustable de ciclo de trabajo NE555
  • Esquema en línea, instrucciones de instalación y operación
