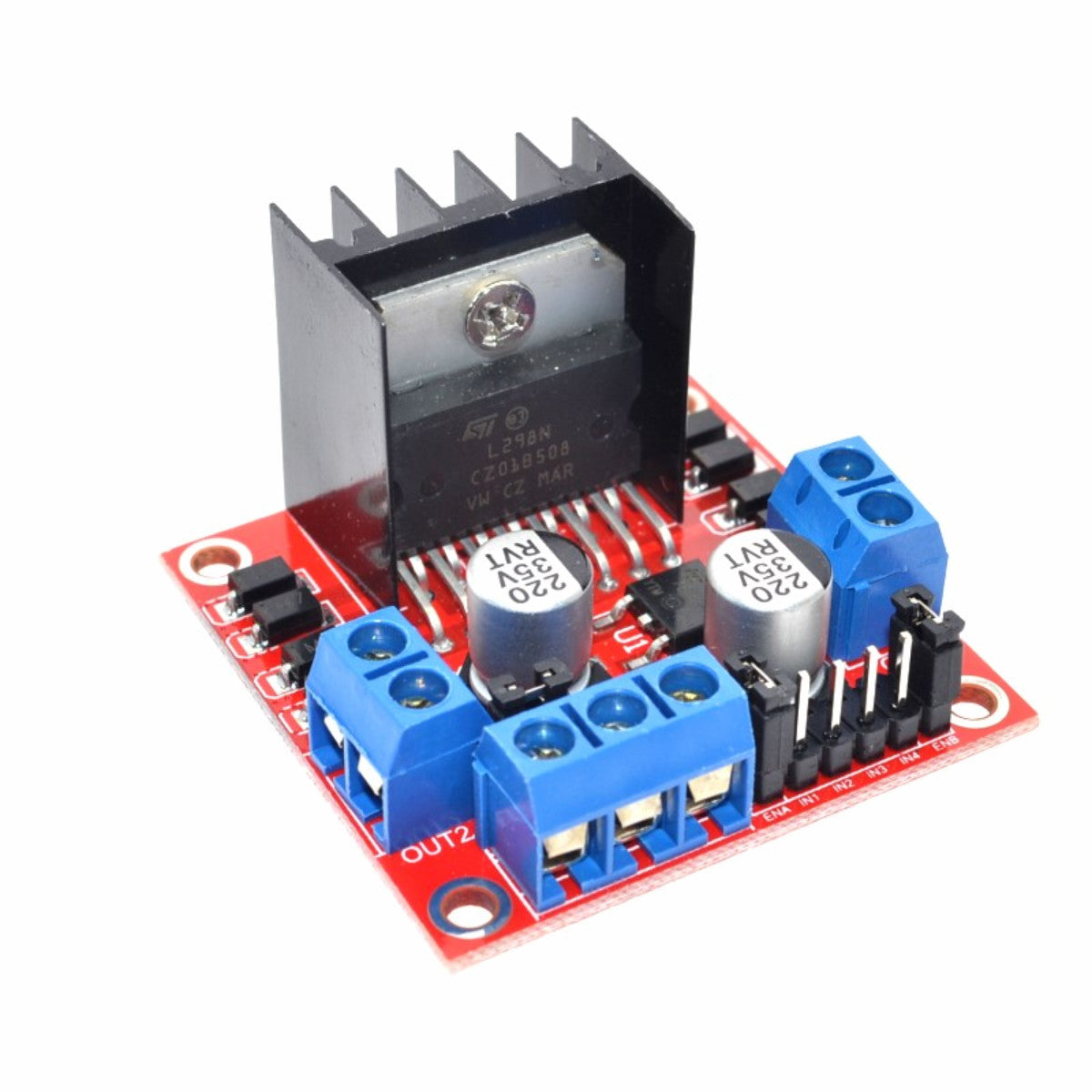

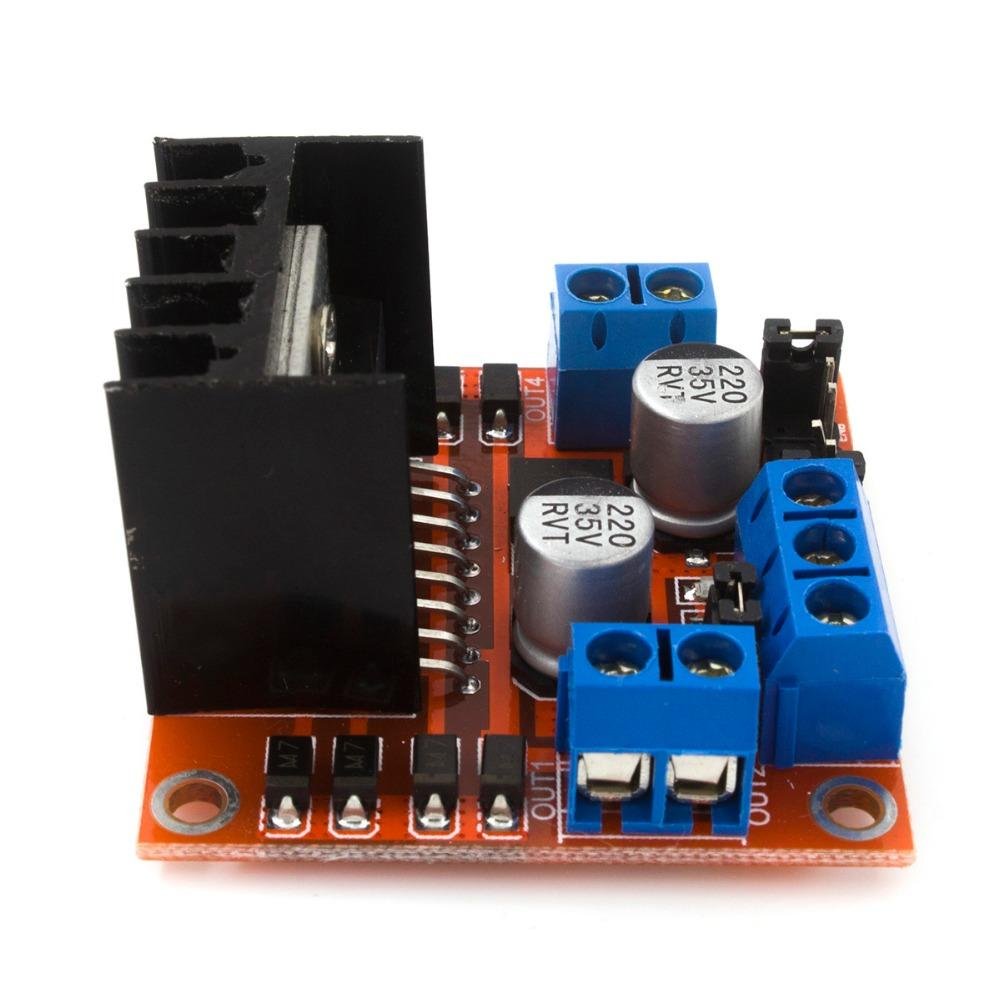

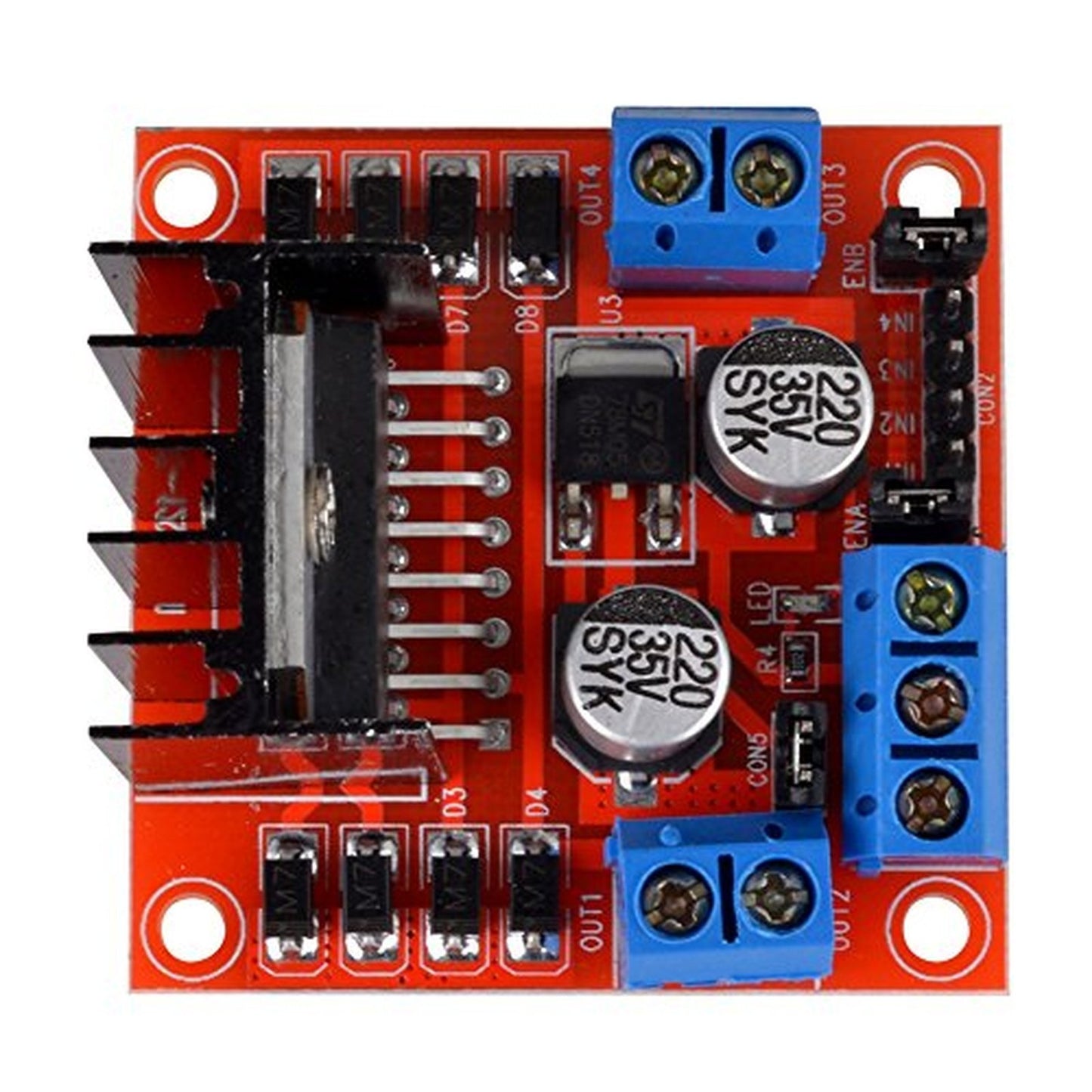

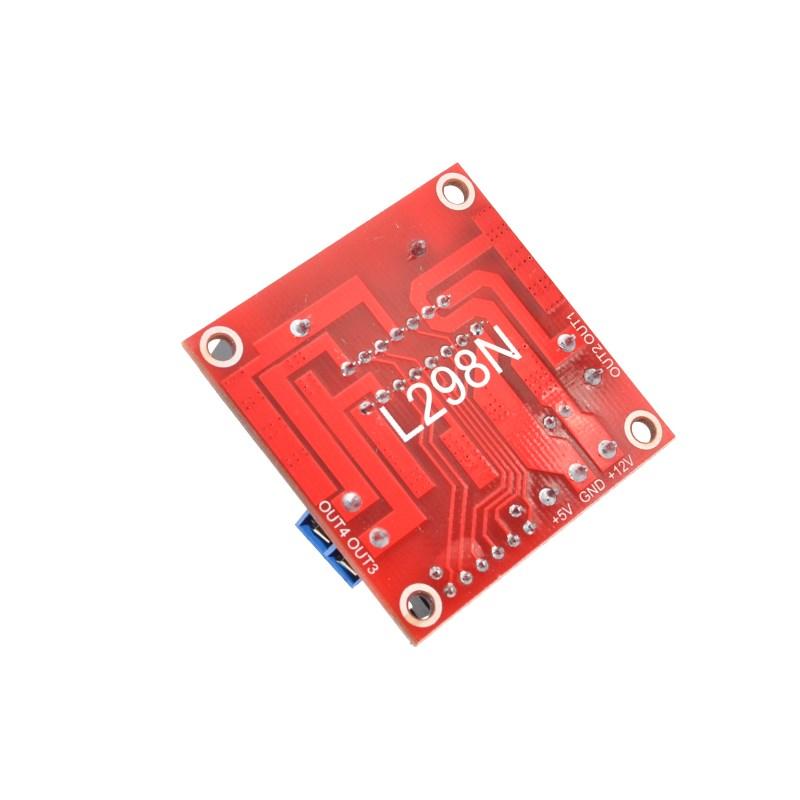

Módulo de placa controladora de motor paso a paso Dual H Bridge L298N PWM

  • Rebaja
  • Precio regular $3.29


Este módulo de controlador basado en L298N es un controlador de puente completo dual de alto voltaje y alta corriente diseñado para aceptar niveles lógicos TTL estándar e impulsar cargas inductivas como relés, solenoides, CC y motores paso a paso de 5 V a 35 V.

Puede controlar fácilmente la velocidad y dirección del motor de CC y también puede controlar motores paso a paso de 2 fases. Se puede usar para otros proyectos, como controlar el brillo de ciertos proyectos de iluminación, como conjuntos de LED de alta potencia que utilizan el control de modulación de ancho de pulso (PWM).

Se proporcionan dos entradas de habilitación para habilitar o deshabilitar el dispositivo independientemente de las señales de entrada.

La dirección del motor se controla enviando una señal ALTA o BAJA al variador para cada motor (o canal). Por ejemplo, para el motor A, un valor ALTO en IN1 y un valor BAJO en IN2 harán que gire en una dirección, y un valor BAJO y ALTO harán que gire en la otra dirección.

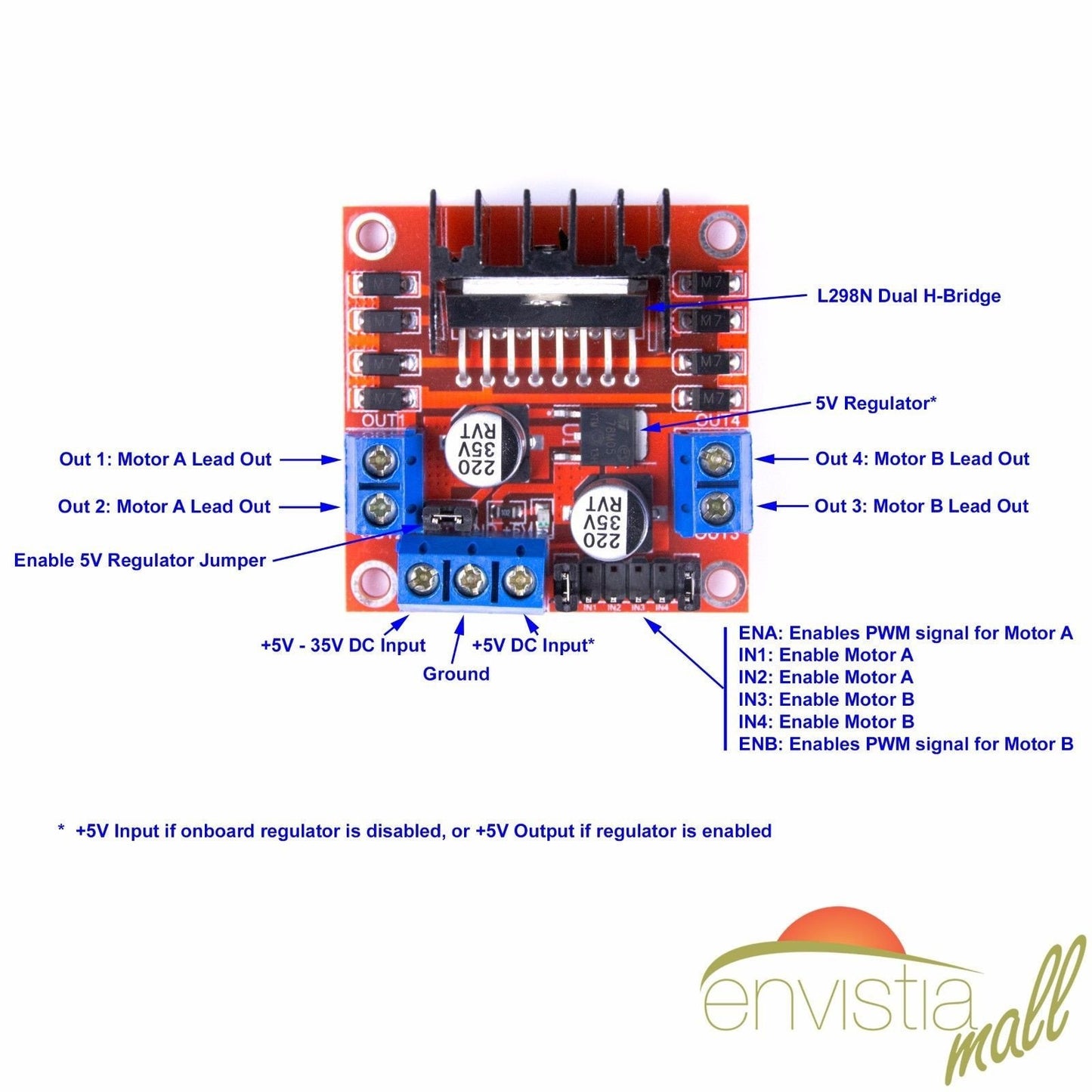

El módulo incluye un regulador de 5 V integrado. Cuando está habilitado por el puente, los 5 V se proporcionan como una salida en el conector de alimentación y se pueden usar como un suministro de CC de 5 V para sus otros componentes del circuito. (Cuando está habilitado, el voltaje de entrada del módulo debe ser de al menos 6 V). Cuando está deshabilitado, se proporciona una entrada separada de 5 V para controlar el circuito de nivel lógico de este módulo.

Parámetros del controlador:

  • Chip controlador: controlador de puente H dual L298N
  • Voltaje de accionamiento: +5 V a +35 V (el voltaje de entrada debe ser de al menos 6 V cuando el regulador interno de 5 V está habilitado)
  • Corriente máxima de la unidad Io: 2A/puente
  • Rango de fuente de alimentación lógica Vss: +4 V a +5,5 V CC (no se requiere cuando el regulador interno está habilitado. Cuando está habilitado, los 5 V están disponibles como salida en el conector de alimentación
  • Rango de voltaje de entrada de señal de control: 4.5-5.5V alto 0V bajo
  • Consumo máximo de energía: 20W
  • Temperatura de almacenamiento: -25 ~ +130 C
  • Dimensiones (aprox.): 43 mm x 43 mm x 27 mm LxAnxAl (1,7" x 1,7" x 1,1")
  • Peso: 26 g

El paquete incluye:

  • 1 módulo de controlador de accionamiento PWM de motor paso a paso de CC L298N de puente H dual
  • Especificaciones e instrucciones de operación

¡Consíguelo más rápido! Enviamos en 1 día hábil desde nuestras instalaciones de EE. UU. en Colorado para una entrega rápida.

Otras referencias y recursos:

Cómo usar el módulo de controlador de motor L298 - Tutorial de Arduino en Instructables: http://www.instructables.com/id/How-to-use-the-L298-Motor-Driver-Module-Arduino- Tu/

CÓMO: controlar Motores DC con Arduino + L298N en Youtube
