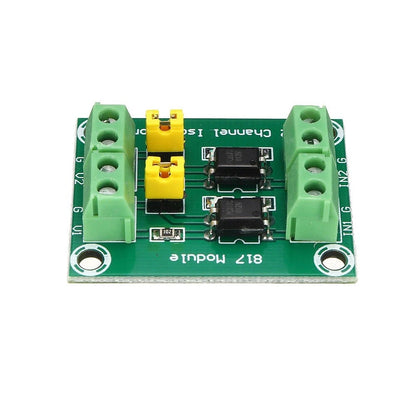

Módulo convertidor de voltaje de placa de aislamiento de optoacoplador PC817 de 2 canales 3,6 V-30 V

Este módulo de aislamiento de optoacoplador PC817 de 2 canales se utiliza para convertir señales de entrada de un nivel de voltaje a una salida de otro nivel de voltaje.

El módulo funcionará con voltajes de entrada en el rango de 3,6 V a 24 V y voltajes de salida en el rango de 3,6 V a 30 V, lo que se adapta a una amplia variedad de voltajes y aplicaciones. Por ejemplo, puede monitorear un sensor industrial o de seguridad de 24 V con un dispositivo compatible con 5 V (Arduino) o 3,3 V (ESP32, Raspberry Pi GPIO). Es ideal para usar en circuitos ruidosos donde las líneas de señal requieren aislamiento eléctrico.

Los dos canales están completamente aislados entre sí, por lo que cada módulo puede manejar dos señales de voltaje de entrada diferentes y dos señales de voltaje de salida diferentes. La conversión de cada canal se realiza mediante un optoacoplador PC817. Cada canal incluye un puente. Si el puente está instalado, las conexiones a tierra (GND) de las señales de entrada y salida están conectadas. Si necesita señales de entrada y salida completamente aisladas, retire el puente. La placa tiene un LED para cada canal. Si el LED está encendido, la señal de entrada está encendida.

Si la señal de entrada está apagada, la señal de salida es alta. Cuando la señal de entrada se enciende, activando el optoacoplador, la señal de salida baja.

Especificaciones:

• Voltaje de entrada de 3,6 V a 24 V
• Tensión de salida de 3,6 V a 30 V
• Corriente máxima de salida (emisor): 50 mA *
• Frecuencia máxima: 4 KHz
• Tiempos de subida y bajada: 18us
• Canales: 2
  Ambos canales son independientes y se pueden usar con diferentes voltajes de entrada y salida simultáneamente
• Pines de entrada:
• IN1 ... IN2: +3,6 V a 30 V
• G: Tierra
• Pines de salida:
• V1 ... V2: pines del colector del fototransistor
• G: Patillas del emisor del fototransistor

* NOTA: Los optoacopladores tienen una corriente de salida baja. La corriente de salida máxima del PC817 es 50 mA. Como resultado, no puede conectar componentes de alta corriente (como motores, etc.) directamente a la salida del optoacoplador. Debe usar un transistor para suministrar la corriente de la salida consume más de 50 mA.

El paquete incluye:

1 módulo de aislamiento de optoacoplador PC817 de 2 canales (1 pieza)
Enlace a las especificaciones e instrucciones de funcionamiento en línea
