RS232 a RS422/RS485 Adaptador/convertidor serial ópticamente aislado CS-428/9AT-ISO2

SystemBase CS-428/9AT-ISO2 convierte señales RS232 a RS422 o RS485 con protección de aislamiento óptico. Es una solución rápida y eficiente para superar las limitaciones de distancia de RS232 o para conectarse a dispositivos industriales con una interfaz RS422 o RS485.

No se requiere ningún software adicional para su funcionamiento. Con un interruptor DIP de fácil acceso, puede configurar la interfaz para RS422 o RS485. El CS-428/9AT-ISO2 es totalmente compatible con el puerto serie COM de su PC.

Características:

• Protección de aislamiento óptico de 3KV
• Velocidad máxima de comunicación: 921,6 Kbps
• Temperatura de grado industrial: -40~85 °C (IEC 60068-2-30/33)
• Totalmente compatible con el puerto serial COM en la PC
• No se requiere alimentación externa (cuando la línea de señal DTR está habilitada)
• Cambio automático basado en hardware
• Modo RS422/RS485, terminación y modo eco seleccionables mediante interruptores externos
• Máx. 10 dispositivos conectables para el modo RS422 Multi-Drop
• Máx. 10 dispositivos conectables para el modo RS485
• Potencia: 9~12V, 500mA

Optoaislamiento

El optoaislamiento CS-428/9AT-ISO2 protege hasta CC 2,5 kV entre los lados RS232 y RS422, RS485. Opto-Isolation aísla perfectamente los dos puntos finales para que los dispositivos estén protegidos de condiciones eléctricas desfavorables, como diferencias de potencial de tierra, rayos e interferencia de línea. Esto da como resultado comunicaciones más estables y confiables.

Control RTS automático (cambio automático)

El CS-428/9AT-PRO2 tiene una función de hardware integrada que realiza un cambio automático para evitar que los dispositivos envíen datos simultáneamente. Esta operación es crucial cuando se conectan varios dispositivos para evitar colisiones eléctricas que provoquen errores y comunicaciones inestables.

CS-428/9AT-ISO2 Especificaciones:

Serie

• Velocidad máxima: 921,6 Kbps
• Distancia Máxima: 1,2 Km. Cable de par trenzado 24AWG
• Conectores:
• RS232: DE-09S (DB9 hembra)

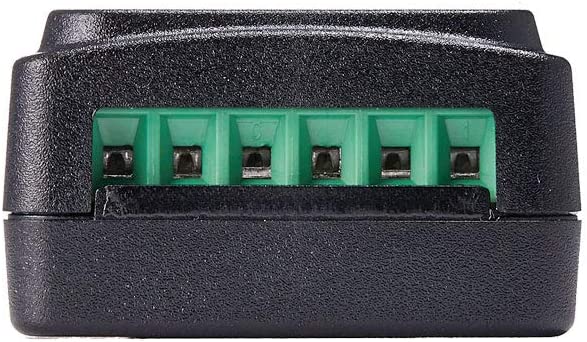

• RS422/RS485: bloque de terminales de 5 pines

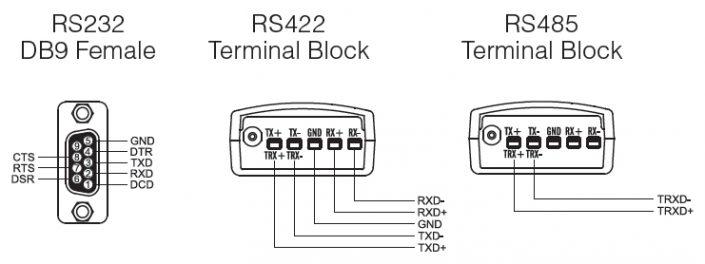

• Líneas de señal:
• RS232: TXD, RXD, RTS, DTR, TIERRA
• RS422: TXD+, TXD-, RXD+, RXD-
• RS485: TRXD+, TRXD-
• Modo RS422: punto a punto, multipunto
• Modo RS485: eco, sin eco
• Interruptor deslizante: RS422/RS485 seleccionable

Hardware

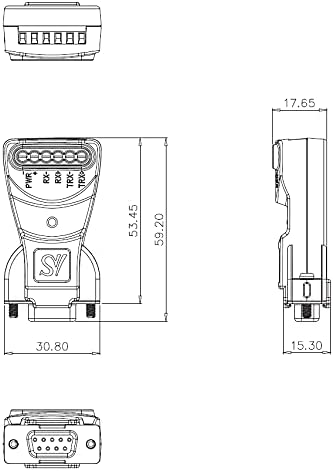

• Dimensiones (ancho x largo x alto): 37 x 74 x 19 mm (1,45 x 2,92 x 0,75 pulgadas)
• Peso: 35 g / 1,23 oz

Entorno operativo

• Temperatura de funcionamiento: -40~+85 C
• Temperatura de almacenamiento: -40~+85 C
• Humedad: 5~95 % sin condensación

Certificaciones

• Certificados: CE, KC

El paquete incluye:

1X CS-428/9AT-ISO2,
Guía de descarga, Política de garantía

Recursos adicionales:

CS-428/9AT-ISO2 Manual, descargas de utilidades y especificaciones (sitio web de SystemBase)
