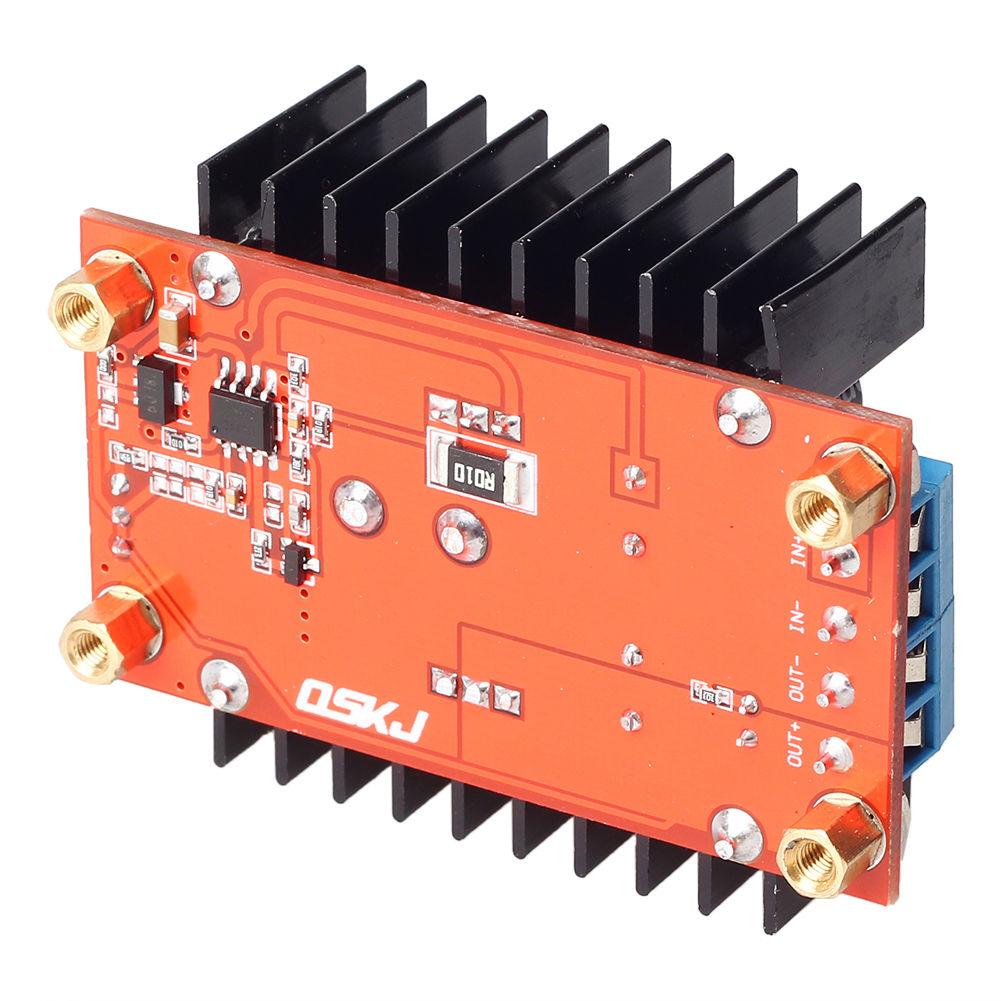

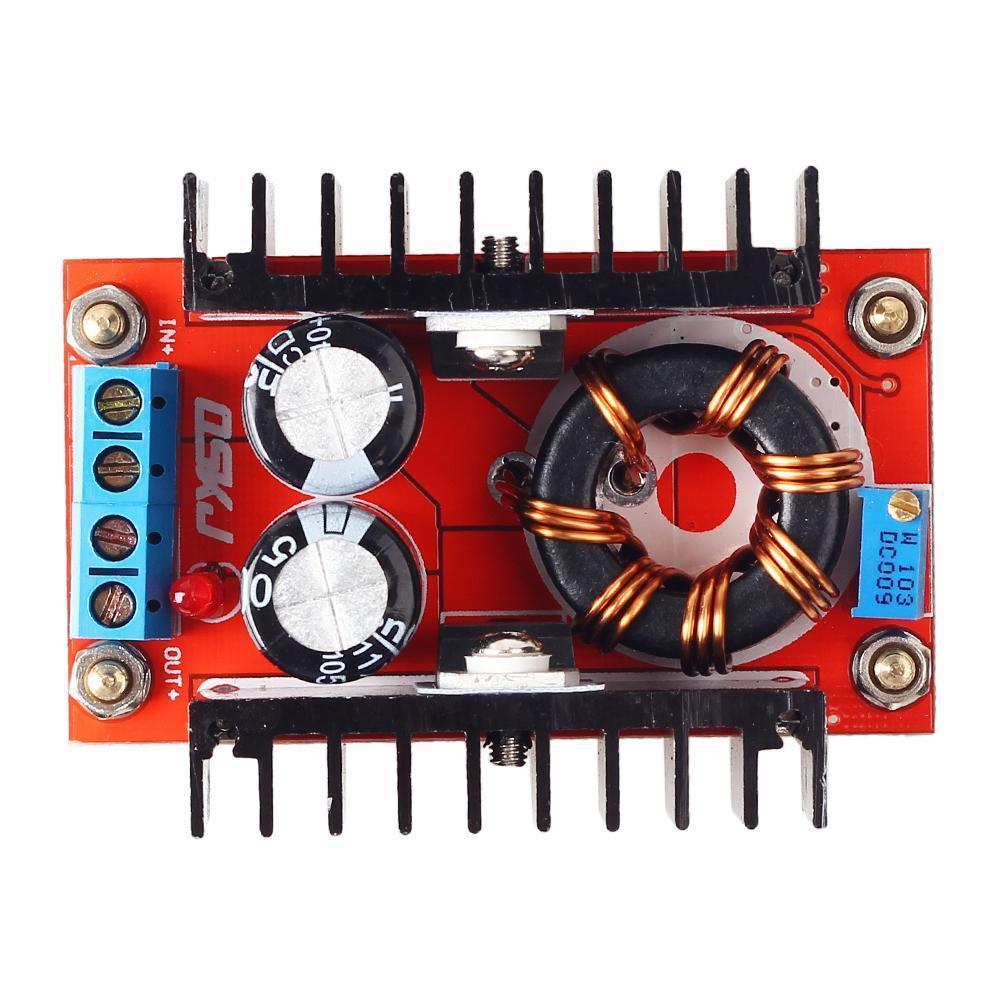

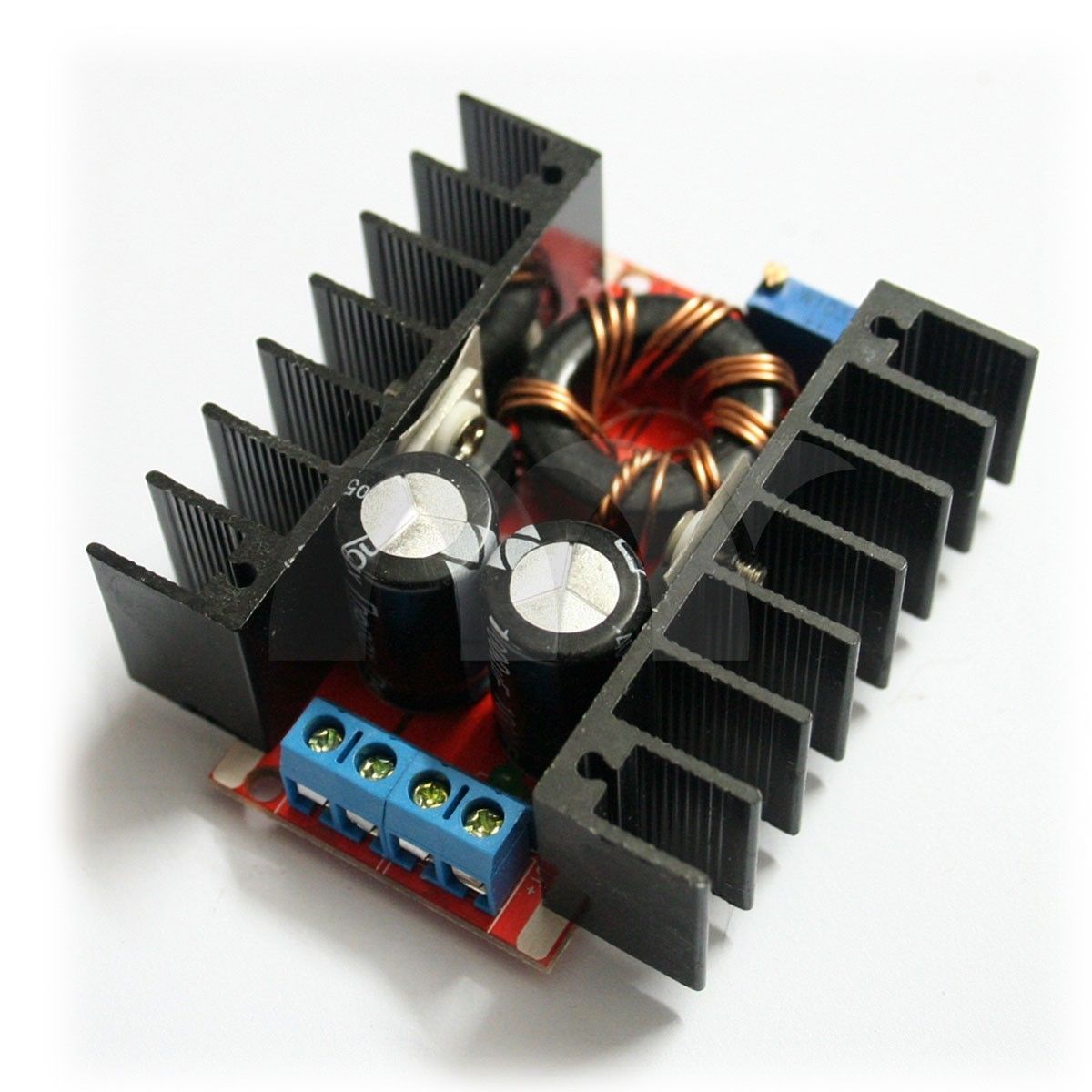

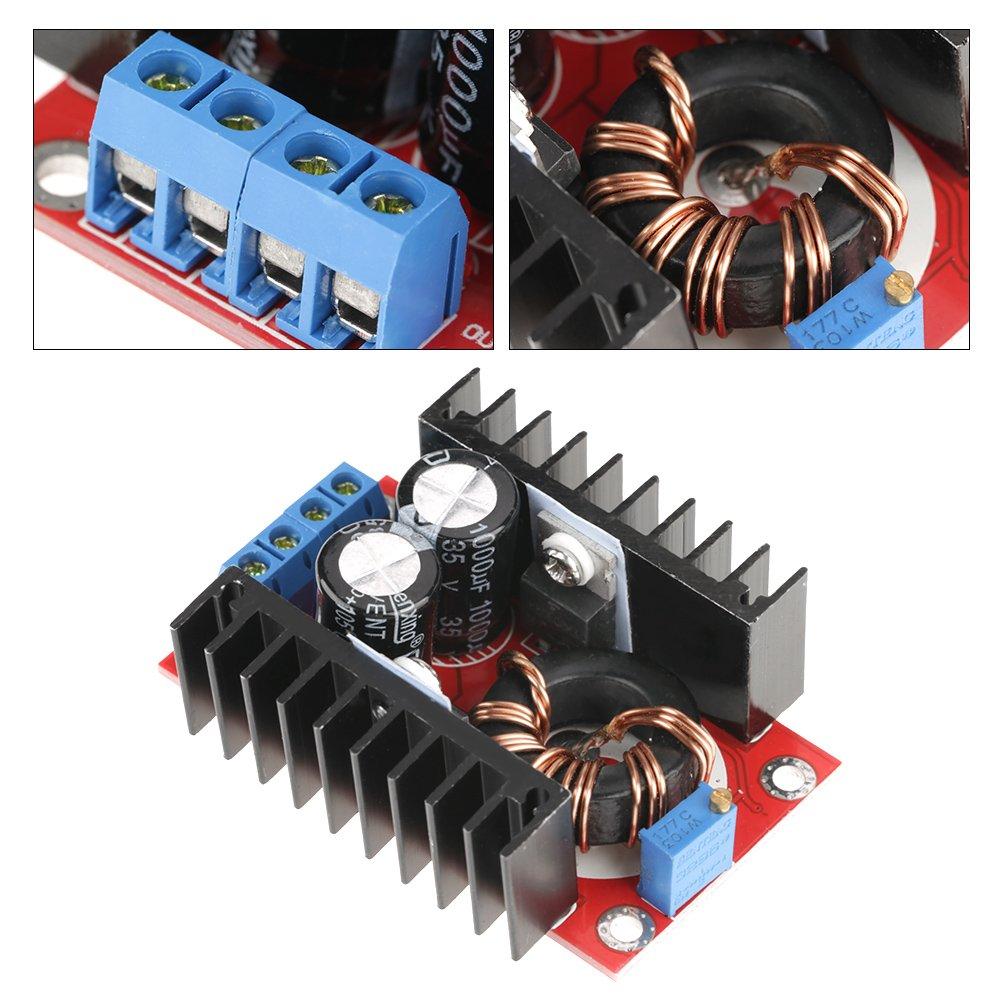

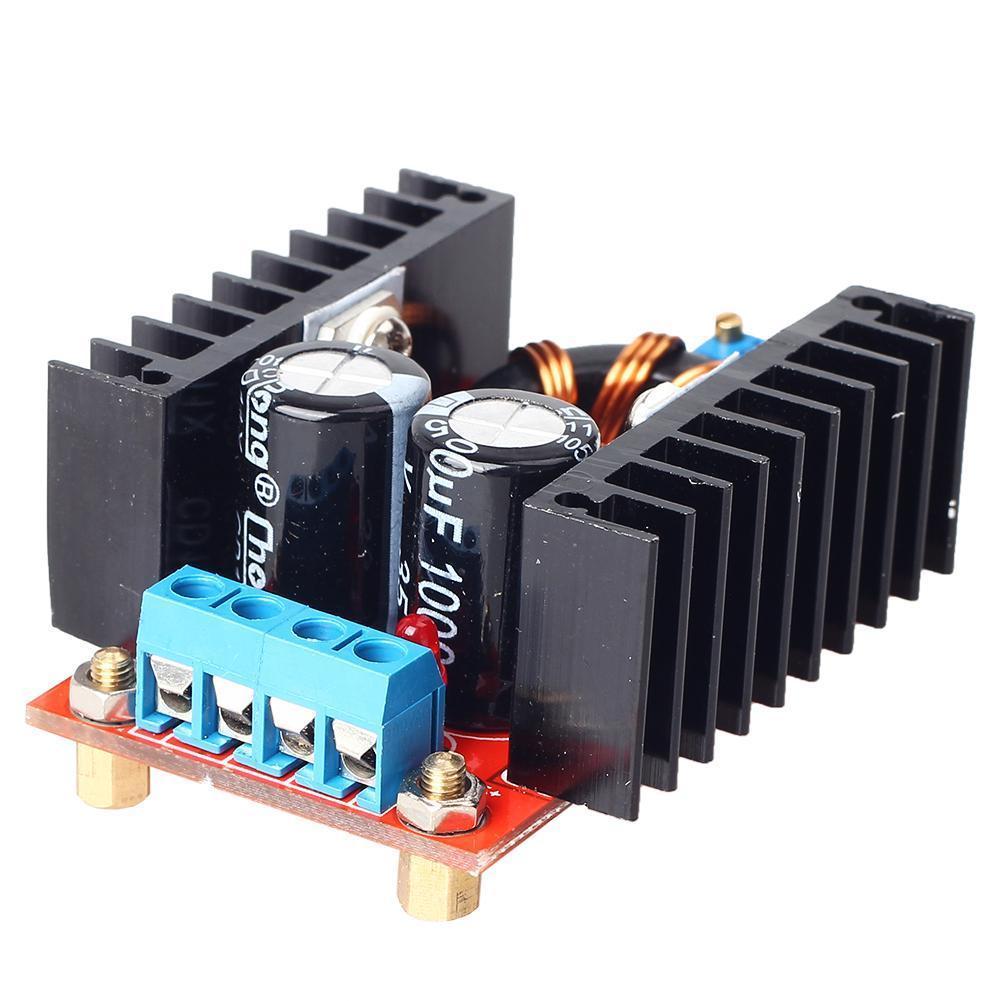

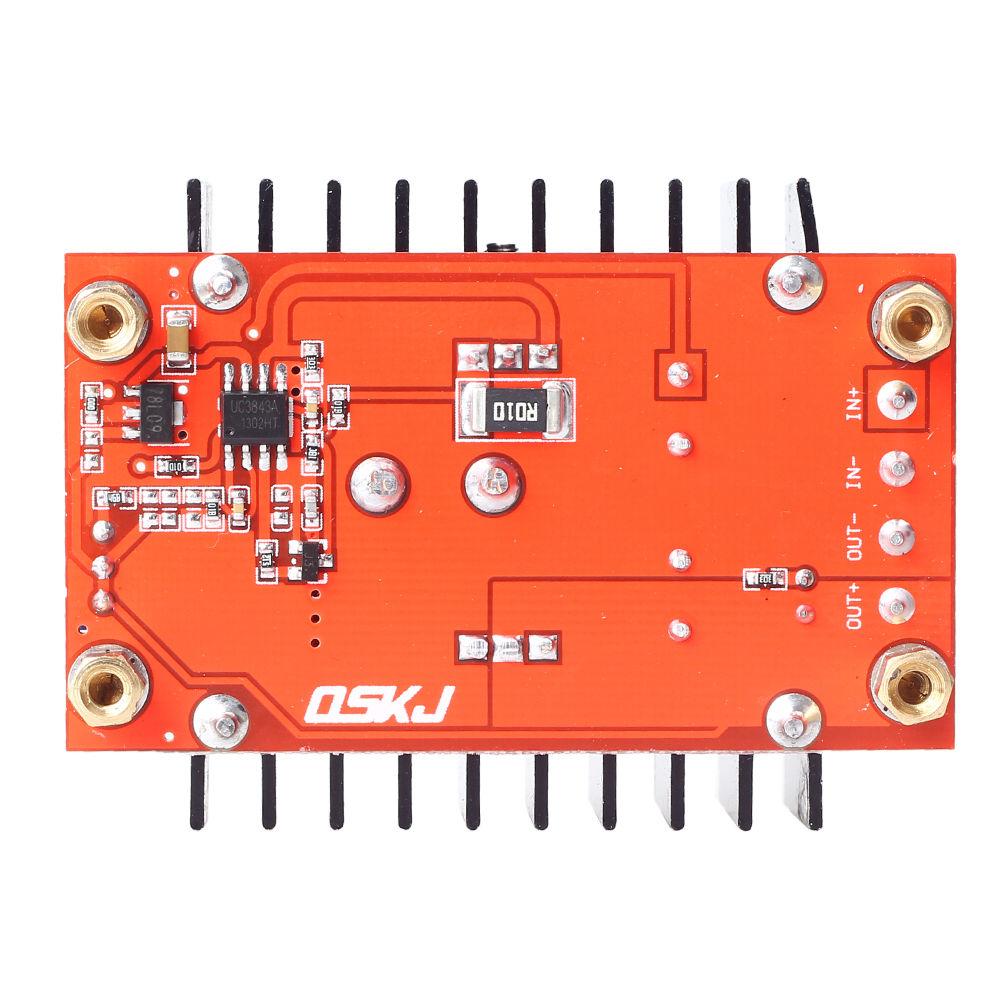

Este versátil módulo de fuente de alimentación/conversor DC-DC aumenta cualquier voltaje de entrada de 10 V a 32 V a cualquier voltaje de salida de 12 V a 35 V con una potencia de salida de hasta 150 W y una corriente de 6 A.
Es especialmente útil para aplicaciones automotrices de 12 V, donde la energía de la batería estándar de 12 V se puede aumentar a 19 V para usar como fuente de alimentación de una computadora portátil, o a 18 V o 24 V para otras aplicaciones que requieren voltajes más altos.
Especificaciones del módulo:
- Tipo: módulo de conversión de potencia de aumento no aislado
- Voltaje de entrada: 10-32 V en terminales de tornillo IN+ e IN-
- Corriente de entrada: 10A (MÁX.)
- Voltaje de salida: 12 V-35 V Ajustable continuamente en los terminales de tornillo OUT+ y OUT- (el voltaje de salida debe ser mayor que el voltaje de entrada)
- Ajuste del voltaje de salida: potenciómetro de varias vueltas
- Corriente de salida: 6A (MÁX.)
- Potencia de salida: Refrigeración natural 100 W (MÁX.), con aire forzado 150 W (MÁX.)
- Eficiencia de conversión: 94 % (medido con entrada = 16 V, salida = 19 V 2,5 A)
- Temperatura de funcionamiento: Grado industrial (-40 C a + 85 C) Si la temperatura ambiente supera los 40 grados, reduzca la potencia o use un ventilador de refrigeración
- Aumento de temperatura a máxima potencia: 45 C
- Corriente sin carga: típica 25 mA
- Protección contra cortocircuitos: ninguna, tenga cuidado para proteger el módulo contra sobrecorriente
- Protección de polaridad inversa de entrada: Ninguna, utilice diodos en serie con la entrada para proteger contra la polaridad inversa de entrada
- Indicadores: el LED incorporado se ilumina cuando se aplica voltaje al módulo
- Tamaño: 65 mm x 46,5 mm (incluidos los disipadores de calor) x 23 mm (2,56 x 1,8 x 0,9 pulgadas)
- Peso: 64 gramos
Aplicaciones:
- Fuente de alimentación de vehículo de salida ajustable DIY. Proporcione una entrada de 12 V, el voltaje de salida se puede ajustar continuamente de 14 V a 35 V (el voltaje de salida no puede ser inferior al voltaje de entrada).
- Fuente de alimentación universal para portátiles de coche. Proporcione una entrada de 12 V, el voltaje de salida es ajustable para que su computadora portátil funcione. Puede manejar fácilmente portátiles de dos o cuatro núcleos a 19 V y hasta 6 A de corriente de salida.
- Boost Charger, para convertir la energía de 12 V de su automóvil a más de 12 V, como 18 V o 24 V
- Fuente de alimentación para sus dispositivos electrónicos, siempre que el voltaje esté ajustado al voltaje y no supere la corriente nominal del módulo.
Nota: Configure el voltaje de salida al nivel deseado usando un voltímetro antes de conectarlo a su equipo o carga.
El paquete incluye:
1 pieza 150W 10-32V Entrada 12-35V Salida 6A Módulo de fuente de alimentación del convertidor elevador elevador
Enlace a las instrucciones de instalación y operación en línea
