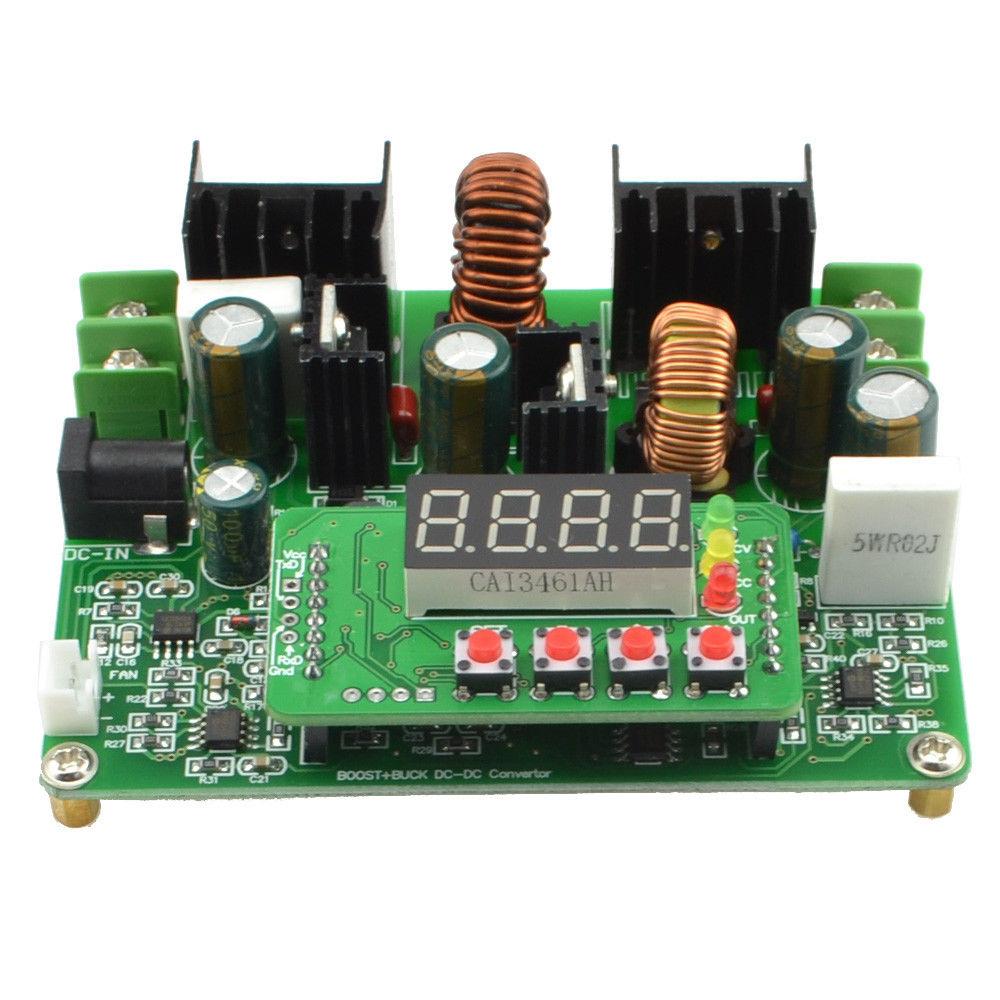

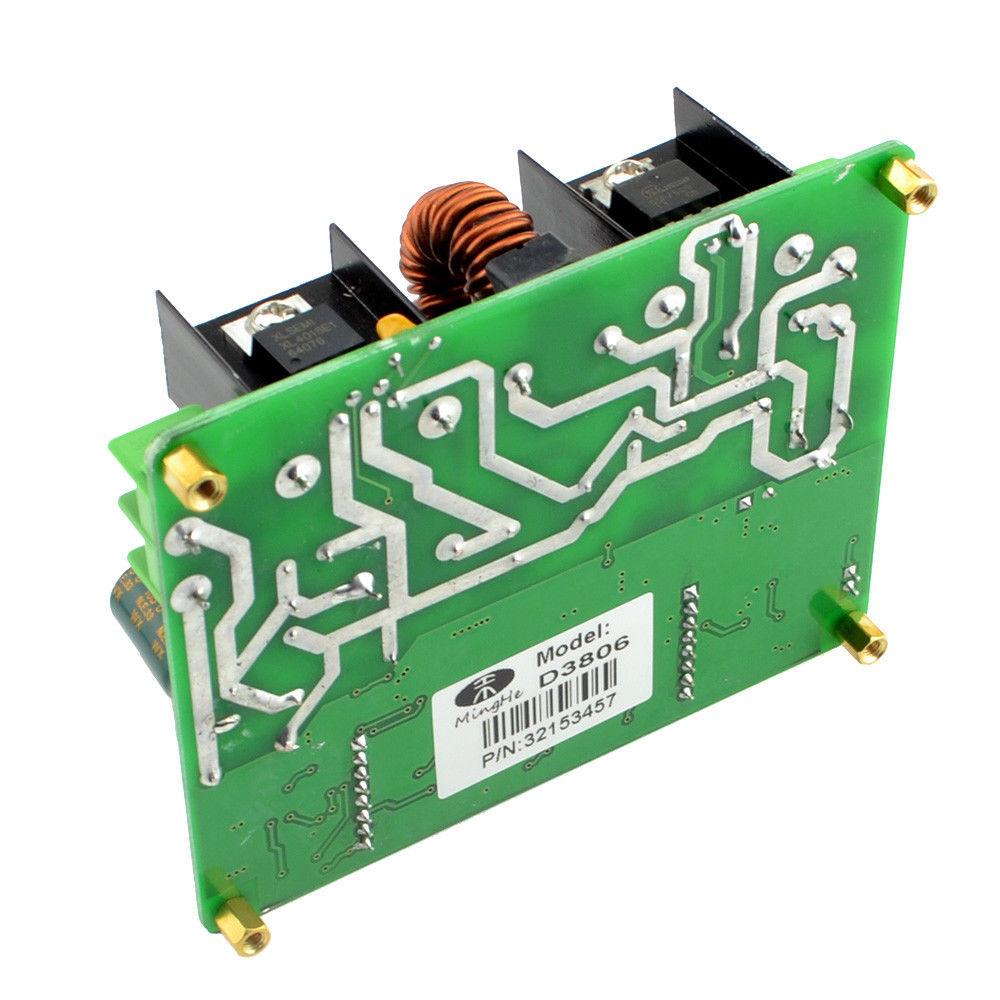

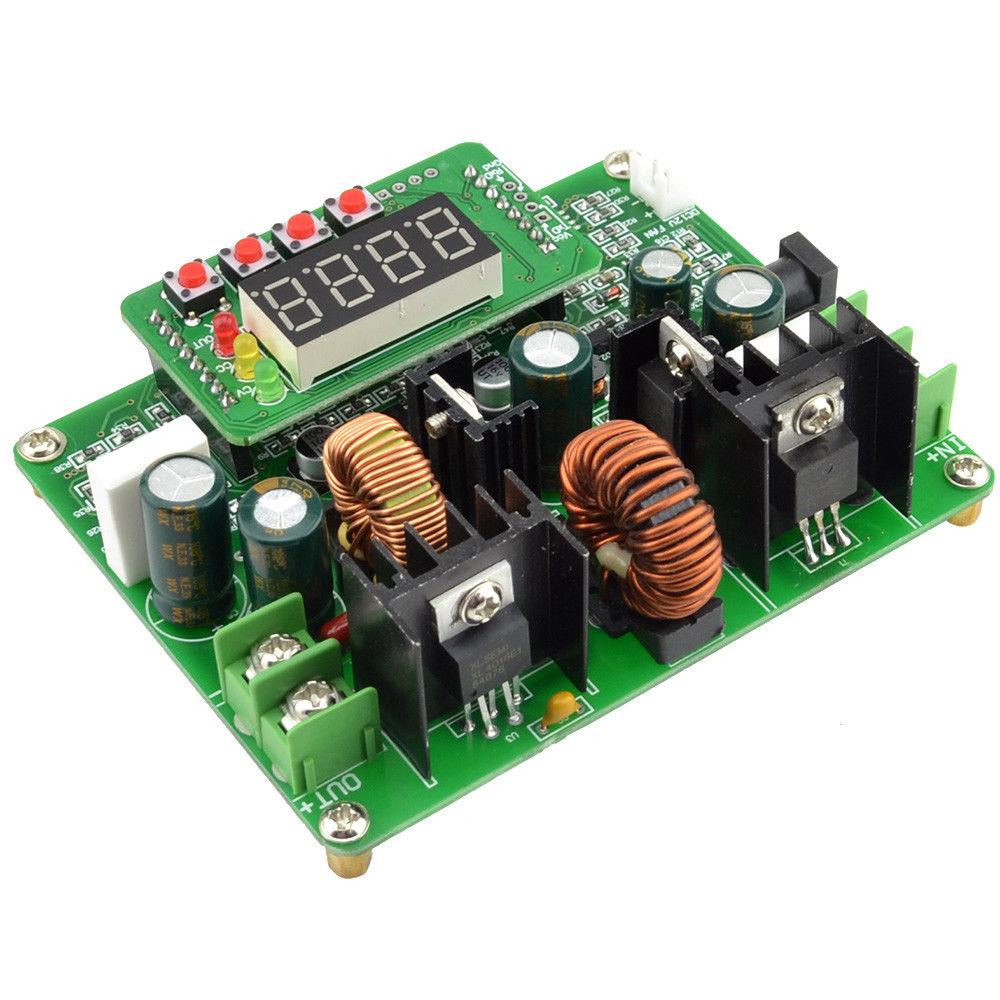

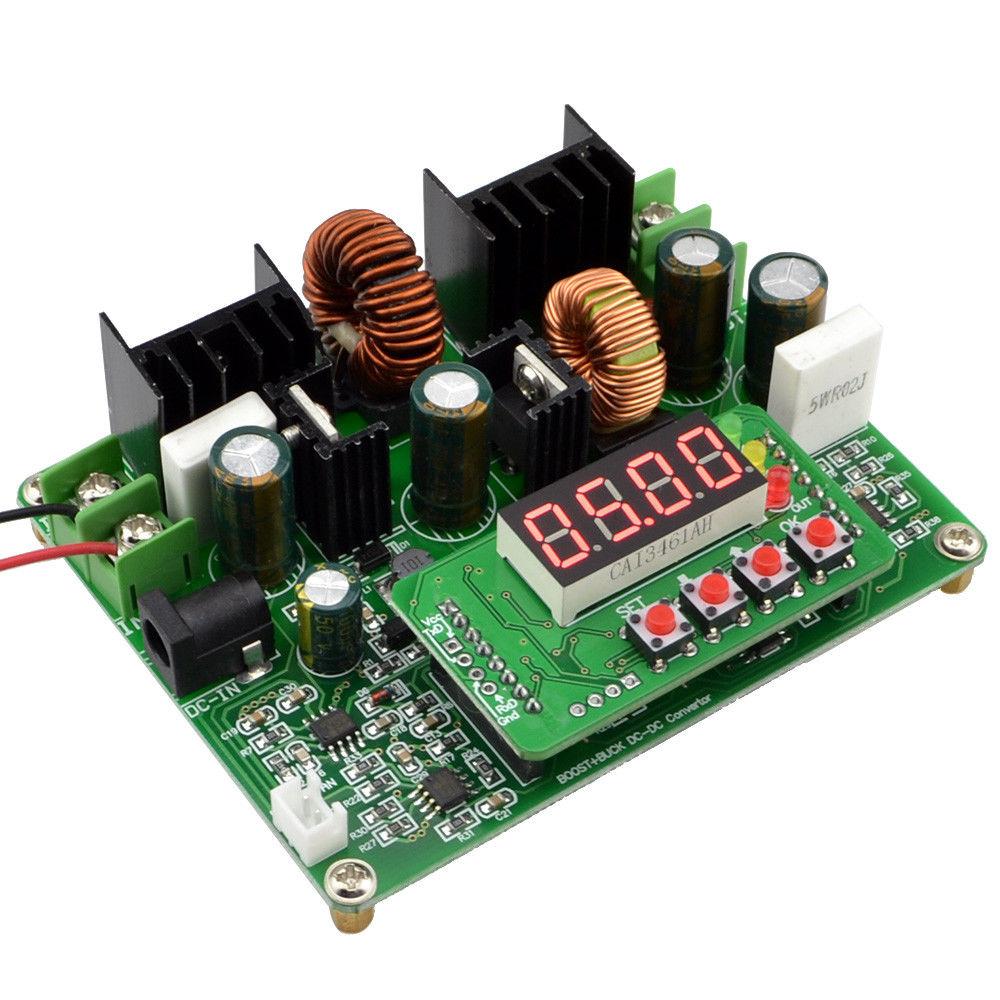

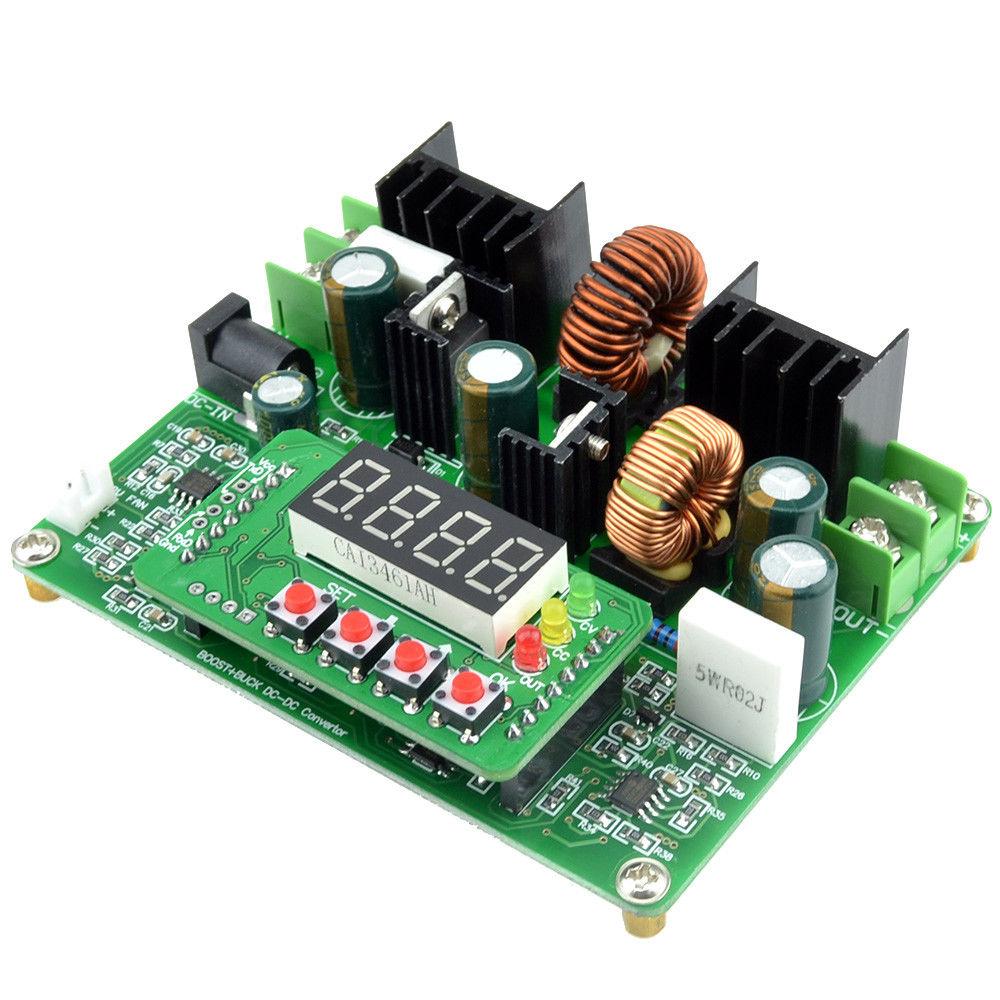

D3806 10-40 V CC Entrada 0-38 V CC Salida Incremento/reducción Boost/Buck CC/CV Módulo convertidor de potencia con medidor

El D3806 DC-DC Digital Control Boost and Buck Module es un módulo convertidor de voltaje constante y corriente constante (CC/CV) de aumento y reducción con control digital y pantalla digital que muestra voltaje, corriente, potencia y amperios-hora acumulados .

Convierte cualquier voltaje de entrada de 10 V a 40 V a cualquier voltaje de salida de 1 V a 38 V a una corriente de hasta 6 A con control de voltaje constante (CV) y corriente constante (CC), lo que lo hace ideal como controlador de voltaje para pequeños generadores eólicos y conjuntos de paneles solares donde se requiere un voltaje de salida fijo pero el voltaje de entrada puede variar ampliamente. Con su control de voltaje y corriente programado digitalmente, puede cargar un banco de baterías sin temor a sobrevoltaje o sobrecorriente que podría dañar las baterías o reducir su vida útil.

Controlado por un microcontrolador de alta velocidad, los ajustes de voltaje y corriente se pueden configurar a través de la pantalla LED de 4 dígitos con una precisión de 0,01 V y 0,001 A. Tiene 10 ubicaciones de almacenamiento de memoria no volátil que pueden almacenar y recuperar sus parámetros preestablecidos en cualquier momento. Cuando está en funcionamiento, la pantalla LED proporciona voltaje, corriente, potencia y capacidad en tiempo real (amperios-hora acumulativos).

Características:

1. Pantalla digital, conveniente y fácil de usar
2. Control de voltaje constante y corriente constante
3. Indicadores LED OUT, CV y ​​CC
4. Ajuste el voltaje de salida y el valor actual con una precisión de 0,01 V y 0,001 A
5. Pantalla de voltaje, corriente, potencia, capacidad y otros parámetros del interruptor automático/manual
6. Se puede configurar para habilitar automáticamente la salida cuando se aplica energía, o requiere presionar un botón para habilitar.
7. La pantalla predeterminada se puede configurar solo en voltaje y corriente, o mostrar voltaje, corriente C, potencia y capacidad (amperios-hora acumulativos)
8. 10 ubicaciones de almacenamiento de memoria sin voltaje, se pueden guardar y cargar para almacenar parámetros operativos preestablecidos
9. El conector de 2 pines es una salida de ~12 V que se puede usar para alimentar un ventilador de refrigeración

Especificaciones:

• Voltaje de entrada: 10 V ~ 40 V
• Corriente de entrada: 0A ~ 8A
• Voltaje de salida: 0V ~ 38V
• Corriente de salida: 0A ~ 6A
• Regulación de voltaje/resolución de pantalla: 0,01 V
• Regulación actual/resolución de pantalla: 0.001A
• Resolución de la pantalla de potencia: 0,001 W
• Resolución de pantalla de capacidad: 0.001AH
• Eficiencia de conversión: hasta un 85 %
• Ondulación de salida: ≦50 mV
• Temperatura de trabajo: - 40 ℃ ~ + 85 ℃
• Frecuencia de conmutación: 150 KHz
• Protección contra cortocircuitos: corriente constante
• Protección de conexión inversa de entrada: No, si es necesario, instale el diodo

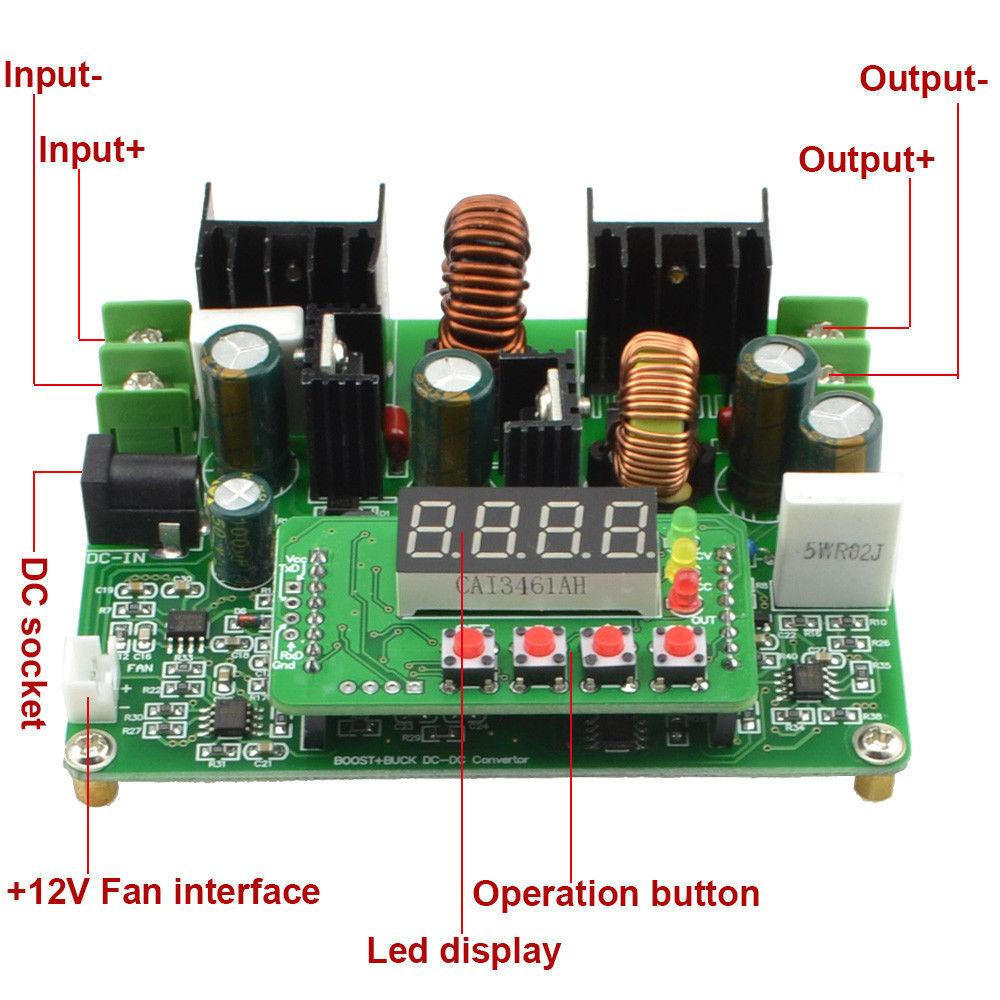

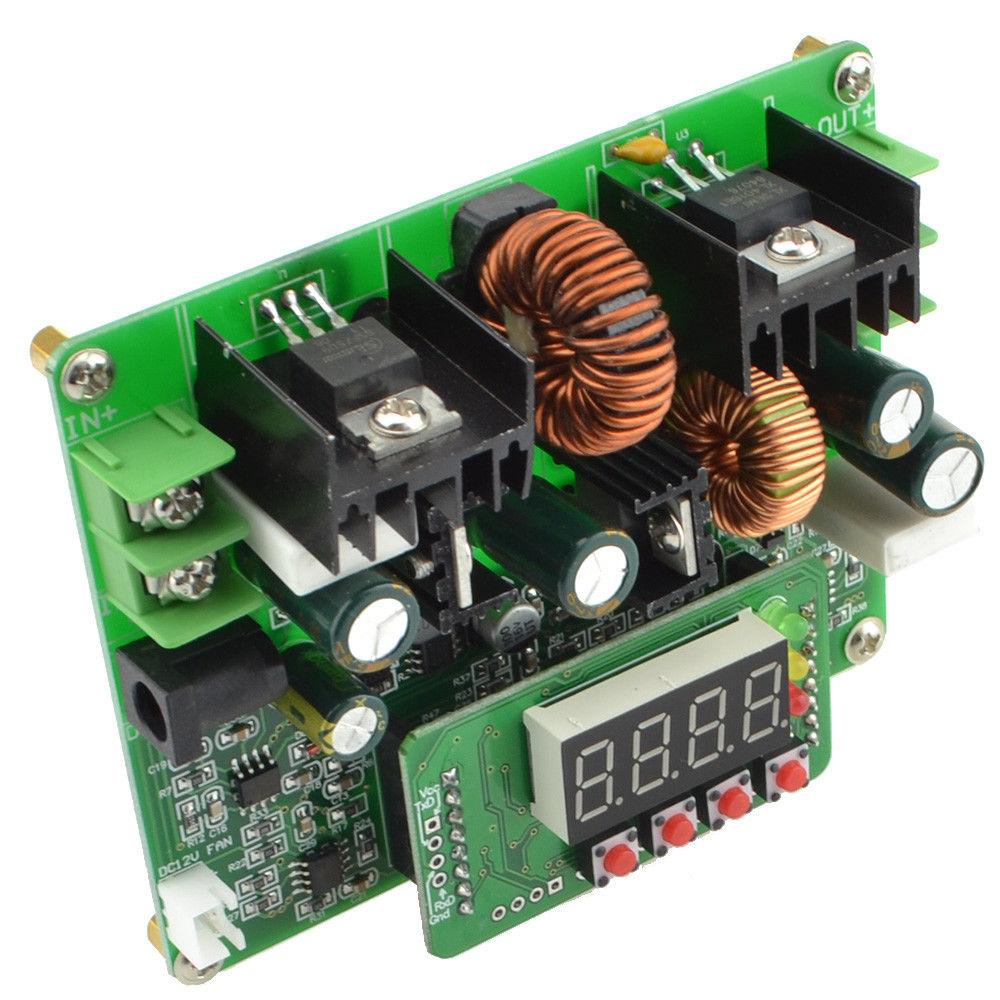

• Modo de conexión: terminales de tornillo, la entrada también incluye un conector cilíndrico de 5,5 mm x 2,1 mm
• Tamaño: 100 x 82 x 32 mm (3,9 x 3,2 x 1,3 pulgadas) (incluida la altura de los disipadores de calor y los separadores)
• Peso: 126 gramos

Pantalla:

00,00 (dos dígitos a la derecha del punto decimal): valor de voltaje, 00,00 ~ 38,00 V
0,000 (tres dígitos a la derecha del punto decimal): valor actual, 0,000 ~ 6,000 A
P . 000, P0.00, P00.0, P000. : Valor de potencia en Watts, la posición del punto decimal cambia con la potencia. Por ejemplo: P.123 es 0,123 W, P1.23 es 1,23 W, P12.3 es 12,3 W, P102 es 102 W
C.000, C0.00, C00.0 y C000. : valor de capacidad (amperios-hora acumulativos), unidad AH, la posición del punto decimal a medida que el volumen cambia de posición. Por ejemplo: C.123 es 0.123AH... C123. es 123AH
SA. - * (*:0 ~ 9): Guarde los parámetros en las ubicaciones de almacenamiento de memoria 0 - 9
Lo. - * (* :0 ~ 9): Carga los parámetros desde las ubicaciones de almacenamiento 0 - 9
----: Guarda el valor de voltaje y corriente

Tres funciones especiales -0- a -2- proporcionan la capacidad de establecer los siguientes valores predeterminados:
-0- Cuando se establece en "Y", la salida se habilita automáticamente cuando se aplica alimentación de entrada, "N" = La salida se habilita con el botón OK.
-1- — "Y" = Mostrar voltios (V), amperios (A), potencia (P) y amperios-hora acumulativos (C), "N" = Mostrar voltios (V) y amperios (A) solamente
-2- — "Y" = La pantalla recorre automáticamente los parámetros, "N" = No realiza el ciclo de forma predeterminada, elija manualmente el parámetro que desea mostrar con los botones arriba y abajo.

Al igual que con cualquier convertidor de potencia, la potencia de salida y la corriente están limitadas por la potencia de entrada disponible x la eficiencia del módulo. Por ejemplo, si la entrada es de 12 V a 6 A, la potencia de salida disponible es 12 x 6 x 85 % = ~61 W. Si necesita una salida de 20 V, la corriente se limitará a 61 W/20 V = ~3 A. No se debe exceder la entrada máxima de 8A y la salida de 6A.

El paquete incluye:

1x D3806 10-40V DC In, 0-38V DC Out Step Up / Step Down Boost/Buck CC/CV Power Converter Module
Instrucciones impresas de instalación y operación
