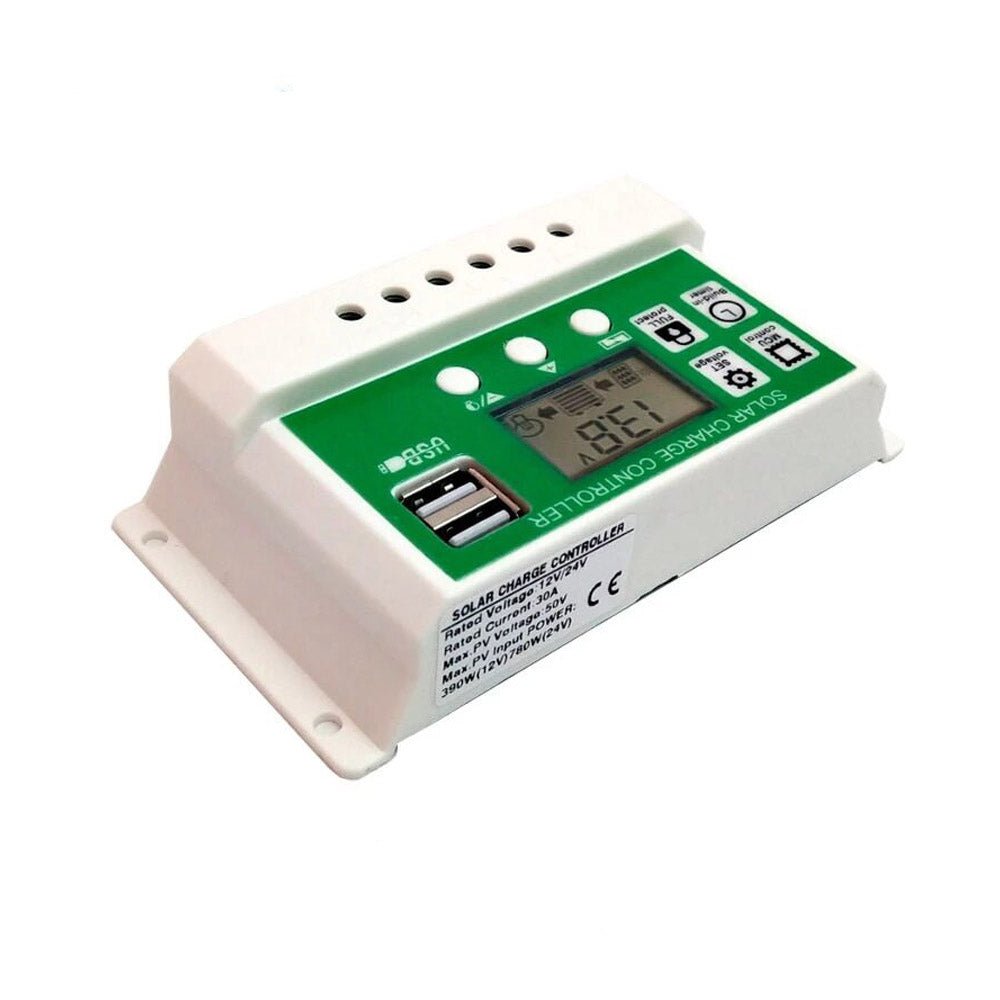

Controlador de carga del regulador PWM de la batería de iones de litio del panel solar de 12 / 24V 30A con salidas USB

  • Rebaja
  • Precio regular $11.89
  • 5 disponible


Este controlador de carga de batería solar PWM gestiona y regula automáticamente el voltaje y la corriente de las baterías de plomo-ácido, iones de litio y fosfato de hierro y litio (LiFePO4) desde los paneles solares. Incorpora protección contra cortocircuito, circuito abierto, polaridad inversa y sobrecarga para garantizar que las baterías no se sobrecarguen y que la energía no se descargue de las baterías a los paneles solares durante condiciones de sombra u oscuridad y agote las baterías. Viene con puertos USB para cargar su teléfono y otros dispositivos electrónicos directamente desde el controlador.

Este controlador de carga solar es perfecto para casas pequeñas, cabañas, vehículos recreativos y otros sistemas solares remotos y portátiles.

Características

  • Este controlador está diseñado para usarse con baterías de iones de litio de 3 hilos (11,1 V), de fosfato de hierro y litio (LiFePO4) de 4 hilos (12,8 V) o de plomo-ácido de 12 V y 24 V.
  • Regula el voltaje de los paneles solares que van a las baterías.
  • Chip maestro industrial incorporado para controlar el proceso de carga y descarga con parámetros ajustables para prolongar el ciclo de vida de la batería y estabilizar la energía a la carga.
  • Gestión de carga PWM de 3 etapas con protección contra cortocircuitos, protección contra circuitos abiertos y protección contra polaridad inversa.
  • Las salidas USB duales con una potencia máxima de 5 V/2 A (en ambas salidas) pueden cargar teléfonos móviles, tabletas y otros dispositivos alimentados por USB.

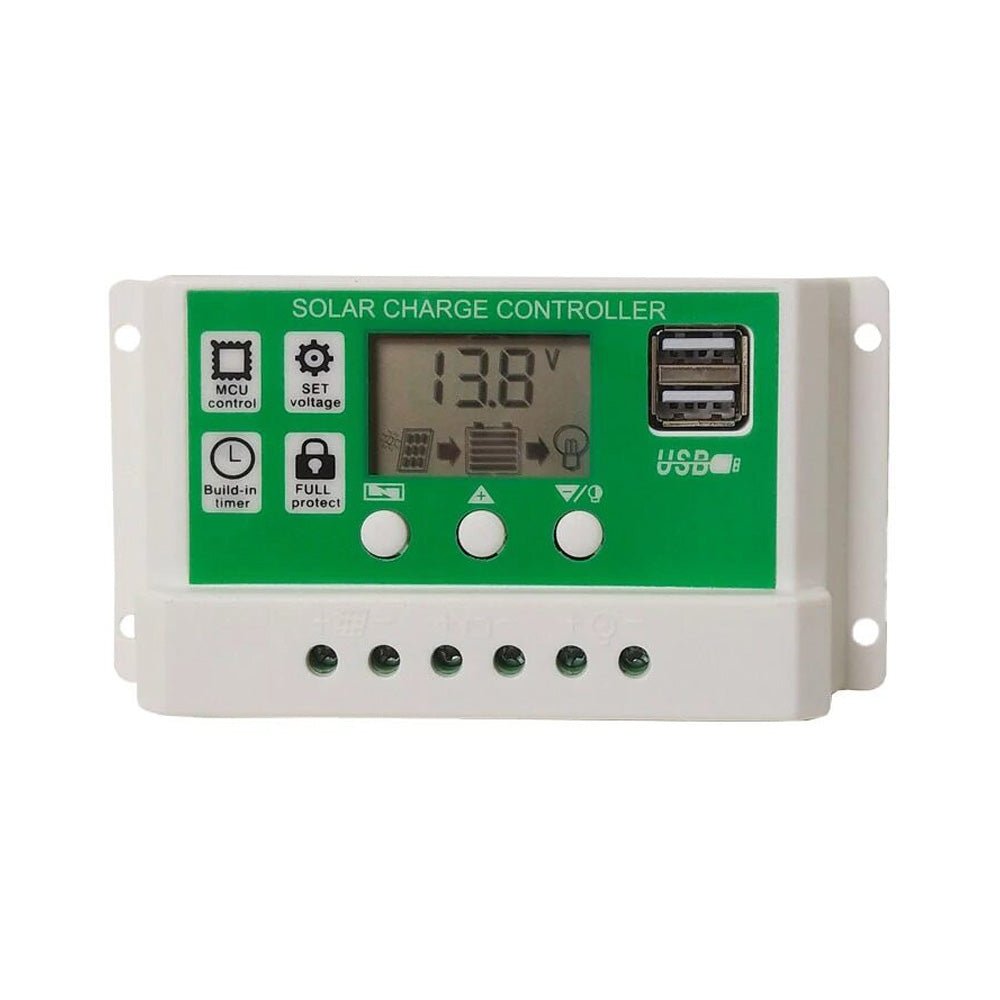

  • La pantalla LCD con función de retroiluminación muestra el estado y los parámetros.
  • Protección de corriente inversa MOSFET dual, baja disipación de energía.
  • Fácil de instalar y operar, adecuado para sistemas de energía solar domésticos, industriales, comerciales, remotos y portátiles.
  • Corriente de entrada máxima de 30 A, corriente de descarga máxima de 10 A.

Especificaciones

  • Tamaño: aprox. 13,3 x 7 x 3,5 cm/ 5,24 x 2,76 x 1,38 pulgadas (LxAnxAl)
  • Voltaje de la batería:
    Ácido de plomo: 12 V/24 V (reconocimiento automático)
    Iones de litio: 3S 11,1 V
    Fosfato de hierro y litio (LiFePO4): 4S 12,8 V < /li>
  • Corriente de carga de entrada: 30A. La corriente de salida máxima del panel debe ser aproximadamente un 25 % menor que la corriente nominal de entrada máxima del controlador, por lo tanto, la corriente máxima del panel solar no debe exceder los 22 A.
  • Corriente máxima de descarga: 10A
    Consumo de energía interna: ≤10mA
  • Tipos/voltajes de batería
    • B1 plomo ácido / 12 V/24 V (reconocimiento automático)
    • B2 3S de iones de litio/3,7 V * 3 = 11,1 V
    • B3 4S Fosfato de hierro y litio (LiFePO4) 3,2 V * 4 = 12,8 V
  • Ecualización: 14,4 V* (B1); 12,6 V (B2); 14,6 V (B3)
  • Protección contra sobredescarga (parada de descarga): 10,7 V* (B1); 9V (B2); 10V (B3)
  • Recuperación de sobredescarga (reconexión de descarga): 12,6 V* (B1); 10,5 V (B2); 12V (B3)
  • Salida USB: 5V/2A
  • Las baterías de 12 V deben usarse con paneles solares capaces de generar 18 V-23 V
    Con baterías de 12 V, el voltaje máximo del panel no debe exceder los 23 V
  • Las baterías de 24 V deben usarse con paneles solares capaces de generar 36 V-46 V
    Con baterías de 24 V, el voltaje máximo del panel no debe exceder los 46 V
  • Entrada de potencia máxima: 12 V: 360 W (MÁX.), 24 V: 720 W (MÁX.)
  • Temperatura de funcionamiento: -35 ~ +60 ℃
  • Temperatura de almacenamiento: -35 ~ +60 ℃

Operación:

  • Asegúrese de que su batería tenga suficiente voltaje (generalmente 10 V o más) para encender el controlador y reconocer el tipo de batería.
  • Los cables de la batería deben ser lo más cortos posible para minimizar las pérdidas.

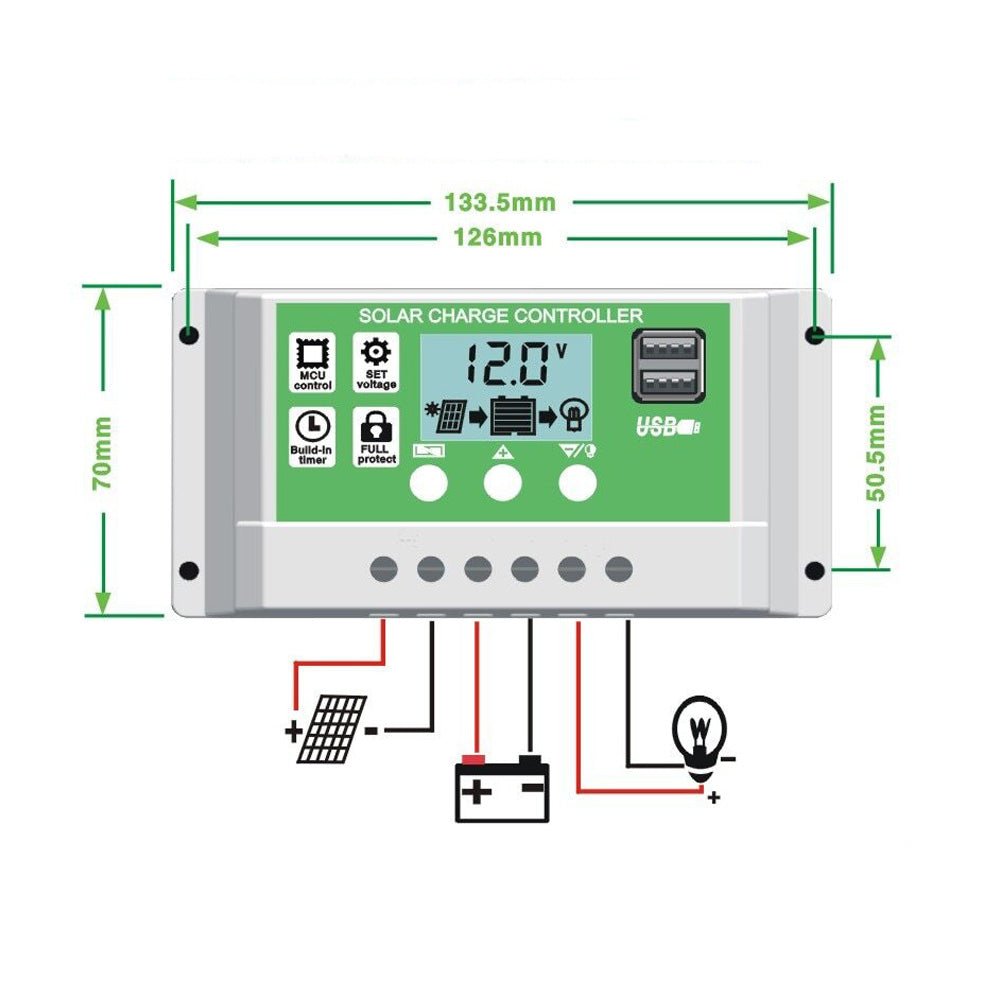

  • Conexión:
    • Conecte primero la batería al controlador de carga. La pantalla LCD del controlador debe encenderse. ¡No continúe si la pantalla LCD no se enciende!
    • Conecte el módulo fotovoltaico al controlador de carga.
    • Conecte su carga (los dispositivos que va a alimentar) al controlador de carga.
    • Invierta estos pasos cuando desconecte o desinstale el controlador.

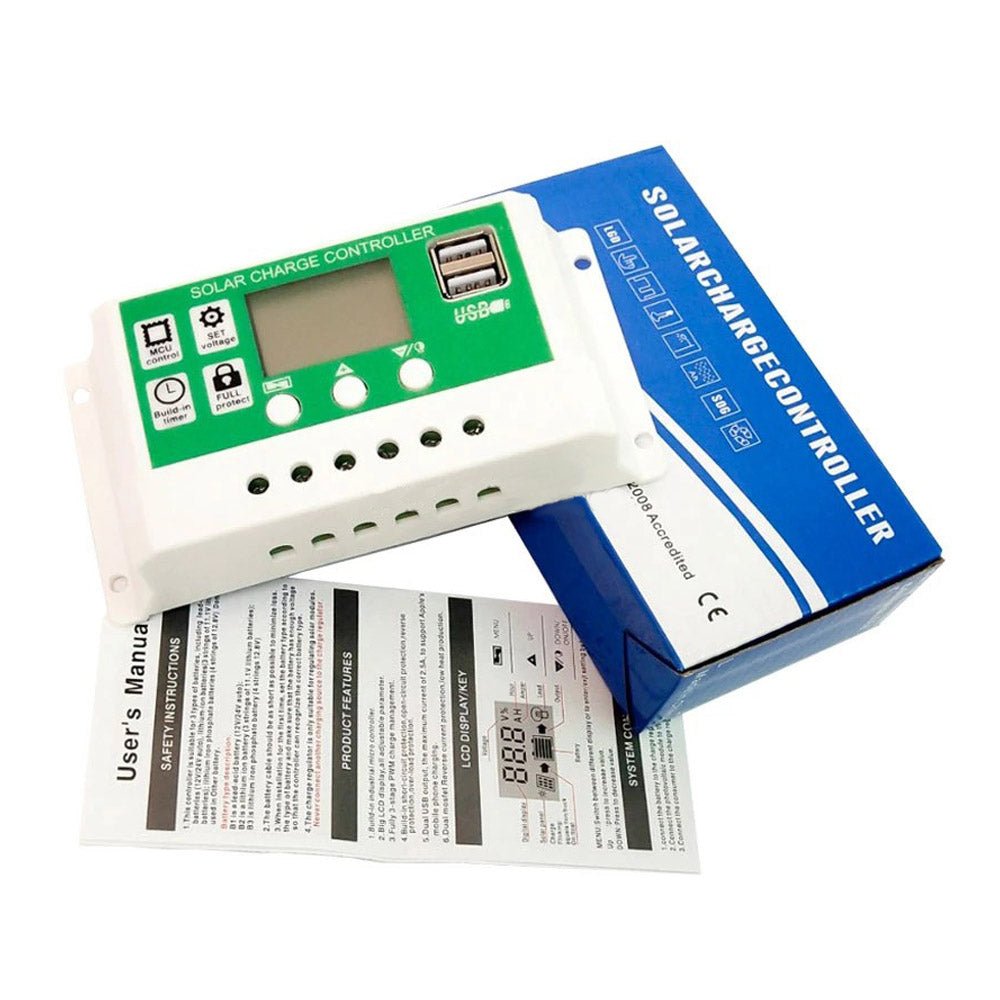

El paquete incluye:

1X (1 pieza) Controlador de carga solar 30A
Instrucciones de funcionamiento
