B3603 3A 6-40V Entrada 0-36V Salida DC-DC Control digital CV/CC Módulo convertidor reductor reductor

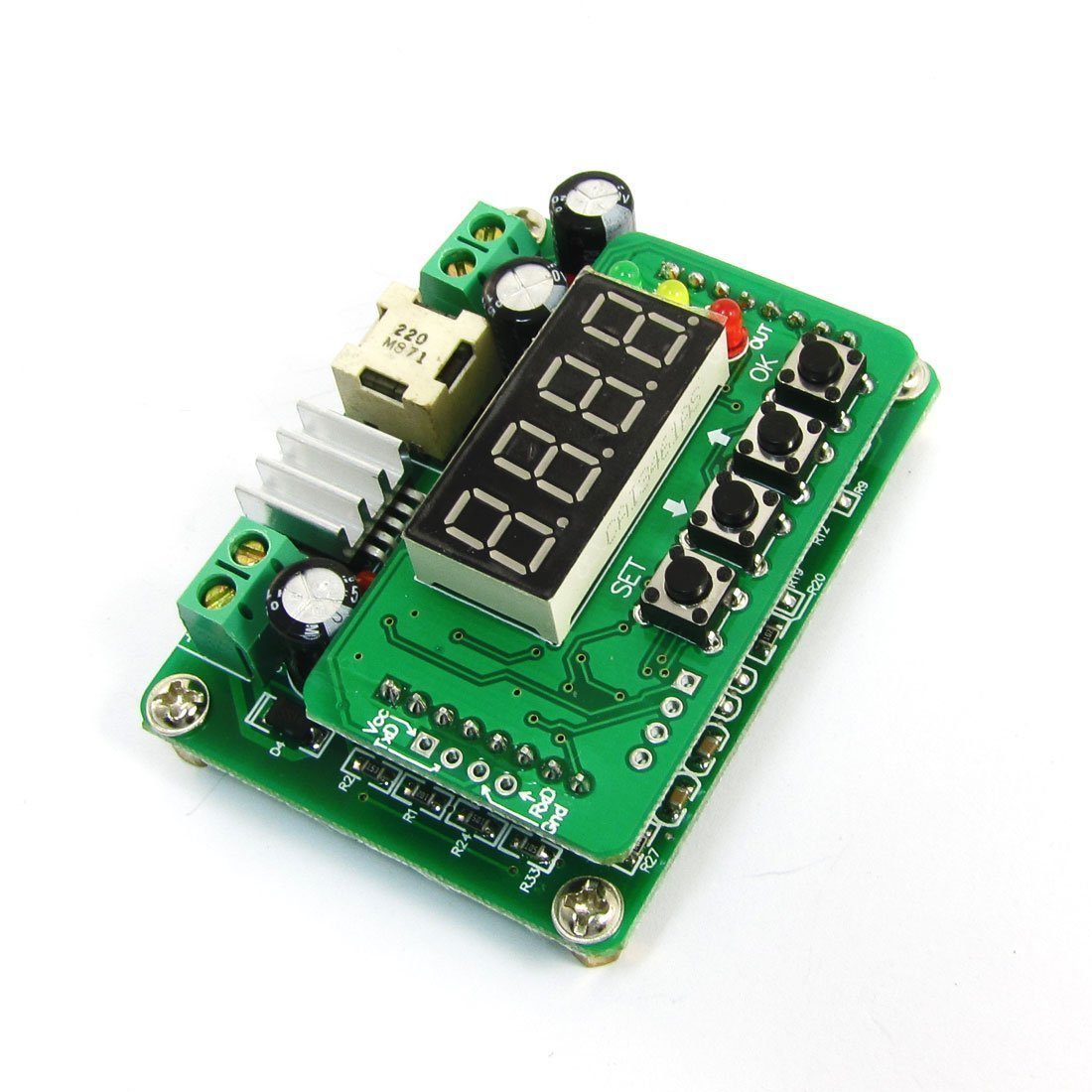

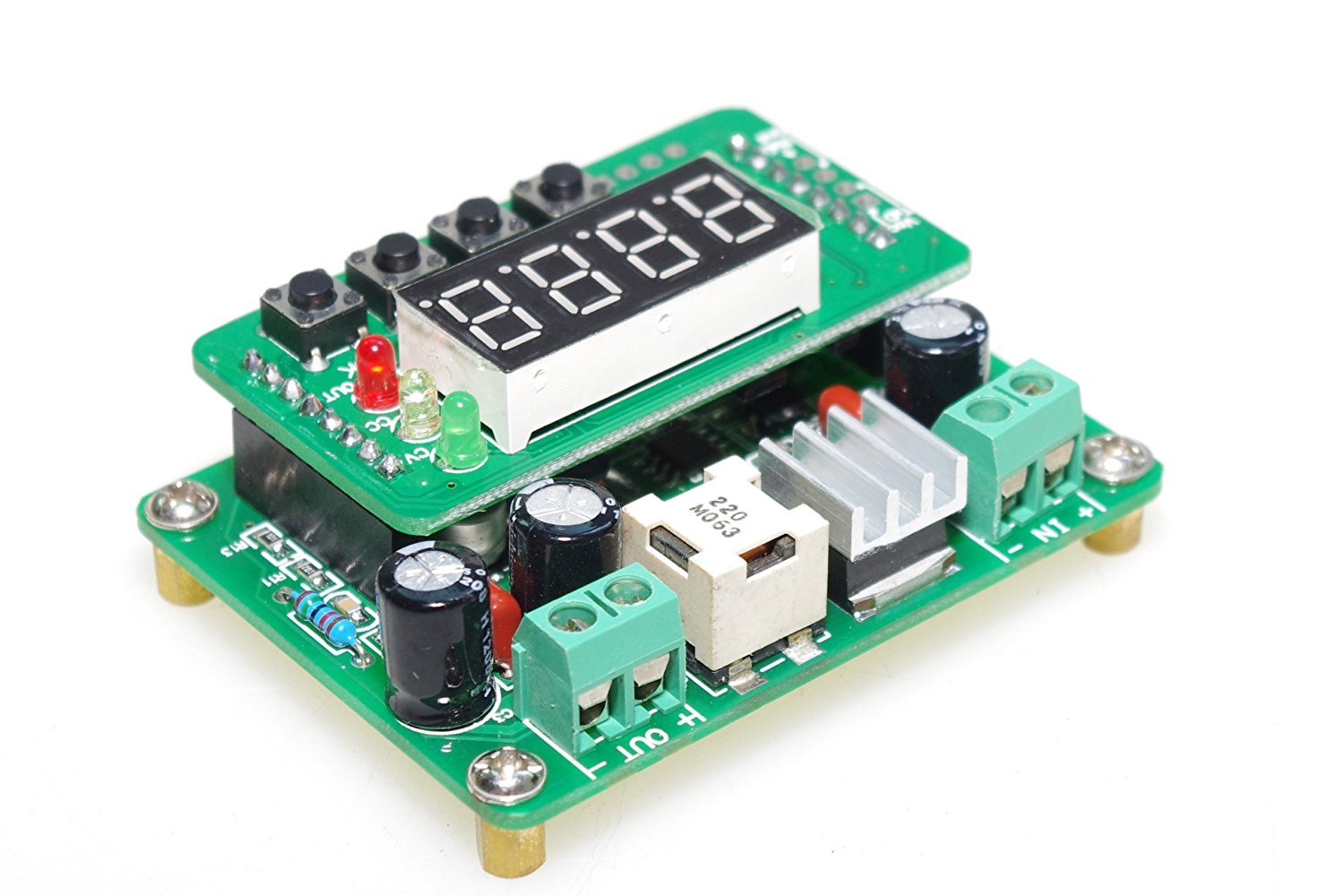

El módulo reductor de control digital CC-CC B3603 es un módulo convertidor reductor (reductor) de voltaje constante/corriente constante controlado digitalmente con una pantalla LED de 4 caracteres. Su microcontrolador de alta velocidad proporciona un control y una visualización precisos del voltaje y la corriente (real y de punto de referencia), la potencia de salida y la capacidad (potencia a lo largo del tiempo). Los indicadores LED muestran Salida activada, Modo de voltaje constante y Modo de corriente constante.

En su modo de operación básico, los puntos de ajuste de corriente y voltaje de salida se ingresan usando los botones Configurar, Flecha hacia arriba y Flecha hacia abajo. El botón OK guarda los valores y habilita la salida. Mientras opera en el modo de voltaje constante, al presionar las flechas hacia arriba y hacia abajo aumenta o disminuye el voltaje de salida. En el modo de corriente constante, las flechas controlan la corriente de salida. Una pulsación corta del botón "OK" cambia los parámetros de visualización entre voltaje, corriente, potencia y capacidad. Una pulsación larga durante 3 segundos cambiará la salida para desplazarse automáticamente por los parámetros, otra pulsación larga vuelve al modo anterior. Presionar el botón Set deshabilita la salida.

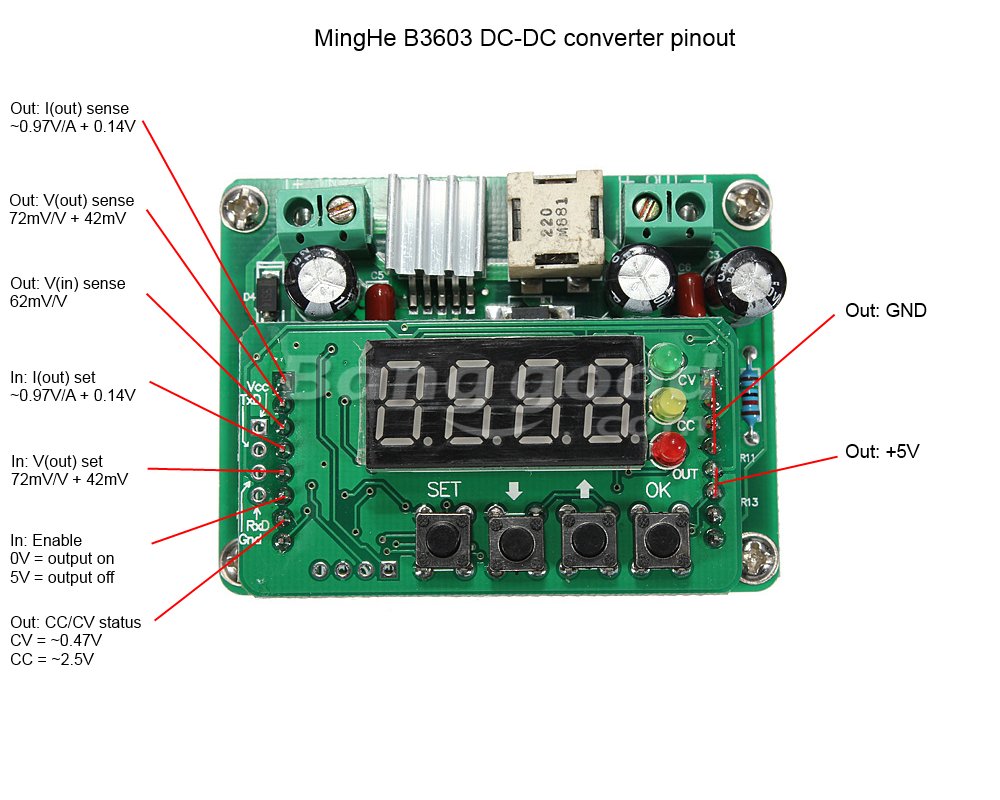

El B3603 también incluye parámetros operativos avanzados que se pueden programar a través de la interfaz digital. Estos incluyen:

Función 0: Cambia el estado predeterminado de encendido de apagado a habilitado (es decir, si la función está deshabilitada, cuando el módulo está encendido, la salida permanece apagada hasta que se presiona el botón OK, si el está habilitada, cuando se enciende, el módulo habilitará inmediatamente la salida.

Función 1: Almacena y recupera hasta 10 conjuntos de parámetros operativos.

Función 2: Cuando está habilitada, la pantalla se desplazará automáticamente a través de los parámetros operativos de voltaje, corriente, potencia y capacidad.

Aplicaciones:

• Convertidor de potencia de banco o de laboratorio de voltaje constante/corriente constante, versátil y económico.
• Convertidor reductor de voltaje constante para reducir un voltaje de entrada, por ejemplo, podría reducir una batería de automóvil de 12 V a 5 V para dispositivos alimentados por USB, como teléfonos celulares o microcontroladores Arduino .
• Fuente de alimentación de corriente constante para activar LED, diodos láser, cargar baterías o para regular la salida de paneles solares o turbinas eólicas para cargar baterías de almacenamiento de energía. Esta es una forma económica de cargar esas celdas de 4,30v y 4,35v, así como LiFePo y muchas otras celdas que requieren diferentes voltajes de terminación. También es una buena manera de cargar celdas más pequeñas, ya que puede ajustar casi infinitamente la corriente de carga y el voltaje de salida.

Características:

• Pantalla y control digital, conveniente y fácil de usar
• Modos de voltaje constante y corriente constante
• Indicadores LED OUT, CV y ​​CC
• Ajuste el voltaje de salida y el valor actual con precisión
• Muestra el voltaje y la corriente, potencia y capacidad reales y establecidos (potencia acumulada a lo largo del tiempo)
• Se puede configurar para que se encienda al nivel de voltaje preestablecido o en un modo deshabilitado (requiere presionar un botón para habilitarlo)
• 10 grupos de ubicaciones de almacenamiento para almacenar y recuperar parámetros operativos preestablecidos

Especificaciones:

• Voltaje de entrada: 6 - 40 V
• Tensión de salida: 0 - 36 V
• Corriente de salida: 0 - 3A
• Regulación de voltaje/resolución de pantalla: 0,01 V
• Regulación actual/resolución de pantalla: 0,001 A
• Resolución mínima de visualización de potencia: 0,001 W
• Resolución mínima de pantalla de capacidad: 0,001 AH
• Eficiencia de conversión: hasta 92%
• Ondulación de salida: ≦50 mV
• Temperatura de trabajo: - 40°C ~ + 85 °C
• Frecuencia de trabajo: 150 KHz
• Protección contra cortocircuitos: corriente constante
• Protección de conexión inversa de entrada: No, si es necesario, instale el diodo
• Modo de conexión: Terminales
• Tamaño (mm):66 (largo)* 50 (ancho) * 21 (alto)
• Peso: 43 g

El paquete incluye:

1x B3603 3A 6-40V In DC-DC Control digital CV/CC Módulo convertidor reductor reductor
Instrucciones impresas de instalación y funcionamiento

Recursos:

Revisión en video del B3603 por Julian Ilett en Youtube:
