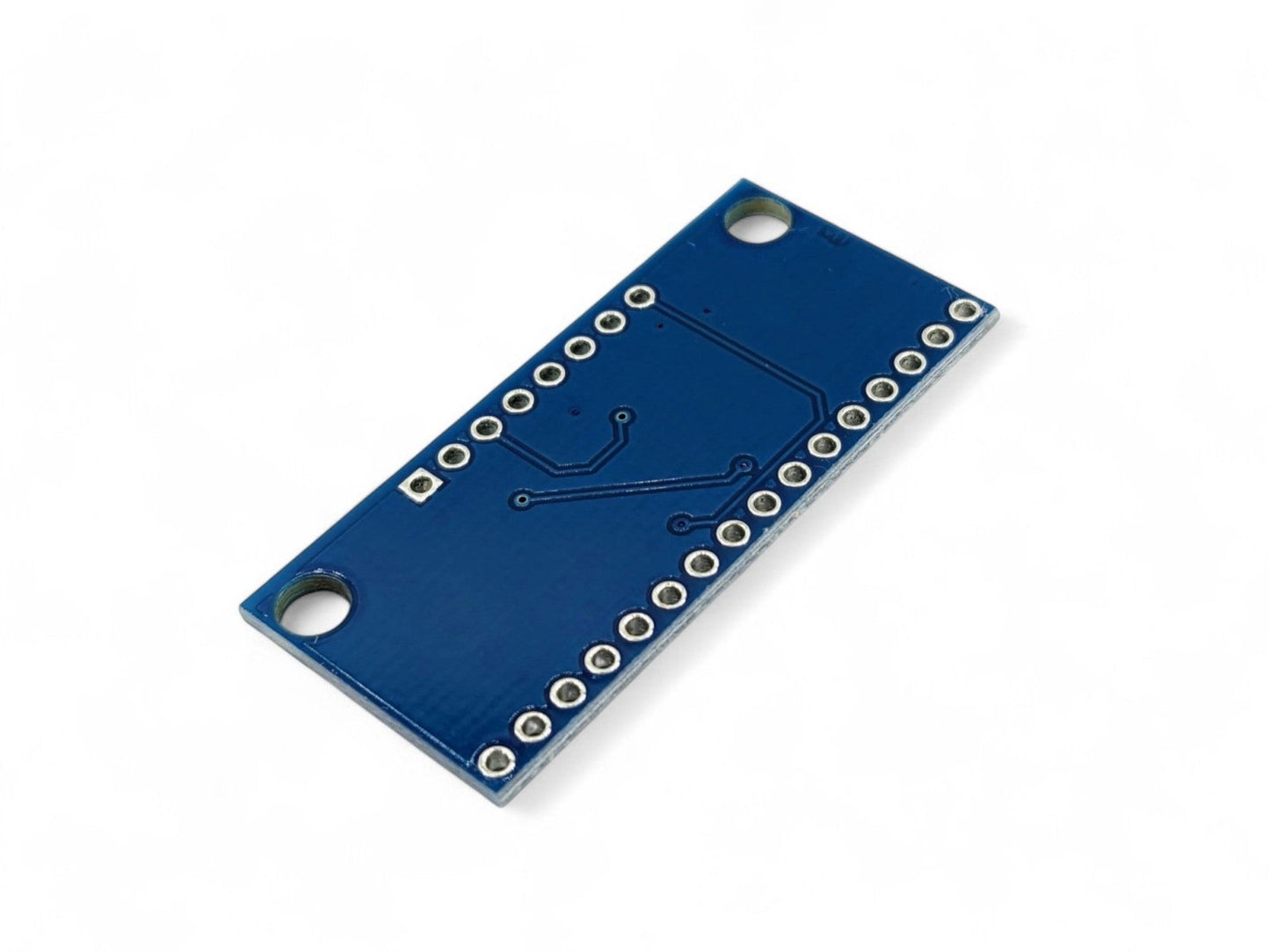

CD74HC4067 Módulo de placa de ruptura de multiplexor digital analógico de 16 canales para Arduino

CD74HC4067 Módulo de placa de ruptura de multiplexor digital analógico de 16 canales para Arduino

Precio habitual $3.98
Precio habitual Precio de oferta $3.98
Oferta Agotado

Esta placa de conexión para el multiplexor/desmultiplexor analógico/digital de 16 canales CD74HC4067 es como un interruptor giratorio. Enruta internamente el pin común (designador SIG en la placa) a uno de los 16 pines de canal (C0 - C15). Funciona tanto con señales digitales como analógicas (el voltaje no puede ser superior a VCC) y las conexiones funcionan en cualquier dirección.

Para controlarlo, conecte 4 salidas digitales a los pines de selección de dirección del chip (S0-S3) y envíele la dirección binaria del canal que desea (consulte la hoja de datos CD74HC4067 para obtener más detalles). ¡Esto le permite conectar hasta 16 sensores a su sistema usando solo 5 pines!

Dado que mux/demux también funciona con señales digitales, puede usarlo para canalizar datos seriales de nivel TTL hacia o desde múltiples dispositivos. Por ejemplo, podría usarlo para conectar los pines TX de 16 dispositivos a un pin RX en su microcontrolador. A continuación, puede seleccionar cualquiera de esos 16 dispositivos para escuchar.

Si desea comunicaciones bidireccionales, puede agregar una segunda placa para enrutar la línea TX de su microcontrolador a las líneas RX de 16 dispositivos. Mediante el uso de varias placas, puede crear arreglos similares para I2C, SPI, etc.

Los interruptores internos son bidireccionales, soportan voltajes entre tierra y VCC, tienen baja resistencia de "encendido" y baja fuga de "apagado", y para evitar la diafonía, realizan una conmutación de "interrupción antes de la conexión".

La placa también rompe el pin de "habilitación" del chip, que cuando se eleva, desconectará completamente el pin común (todos los interruptores se "apagarán").

Características:

  • Funcionamiento de 2 V a 6 V (VCC)
  • Resistencia "activada": 70 ohmios a 4,5 V
  • 6 ns interrupción antes de hacer a 4,5 V
  • Amplio rango de temperatura de funcionamiento: -55 °C a 125 °C

El paquete incluye:

  • 1x CD74HC4067 CMOS 16-Channel Analog Digital Multiplexor Breakout Board
  • Instrucciones de instalación y funcionamiento (con enlaces a hojas de datos, etc.)
