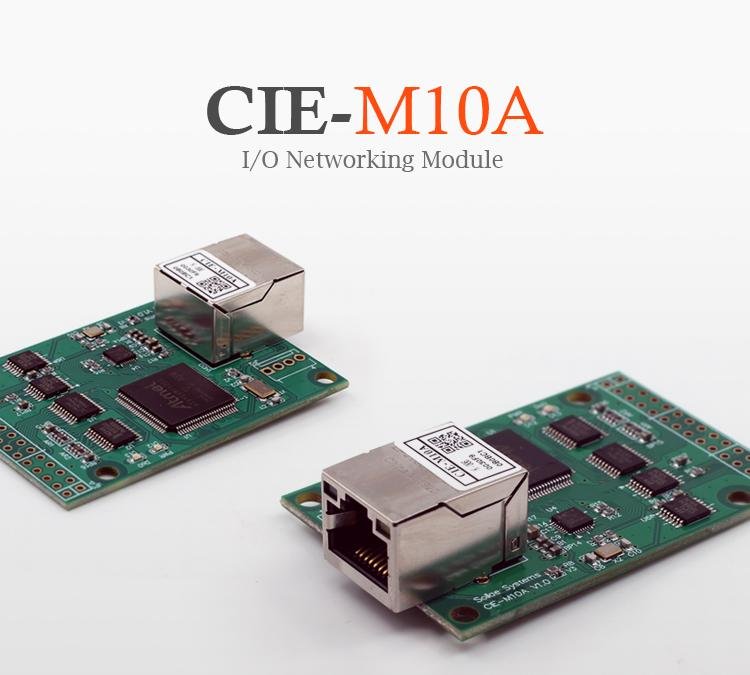

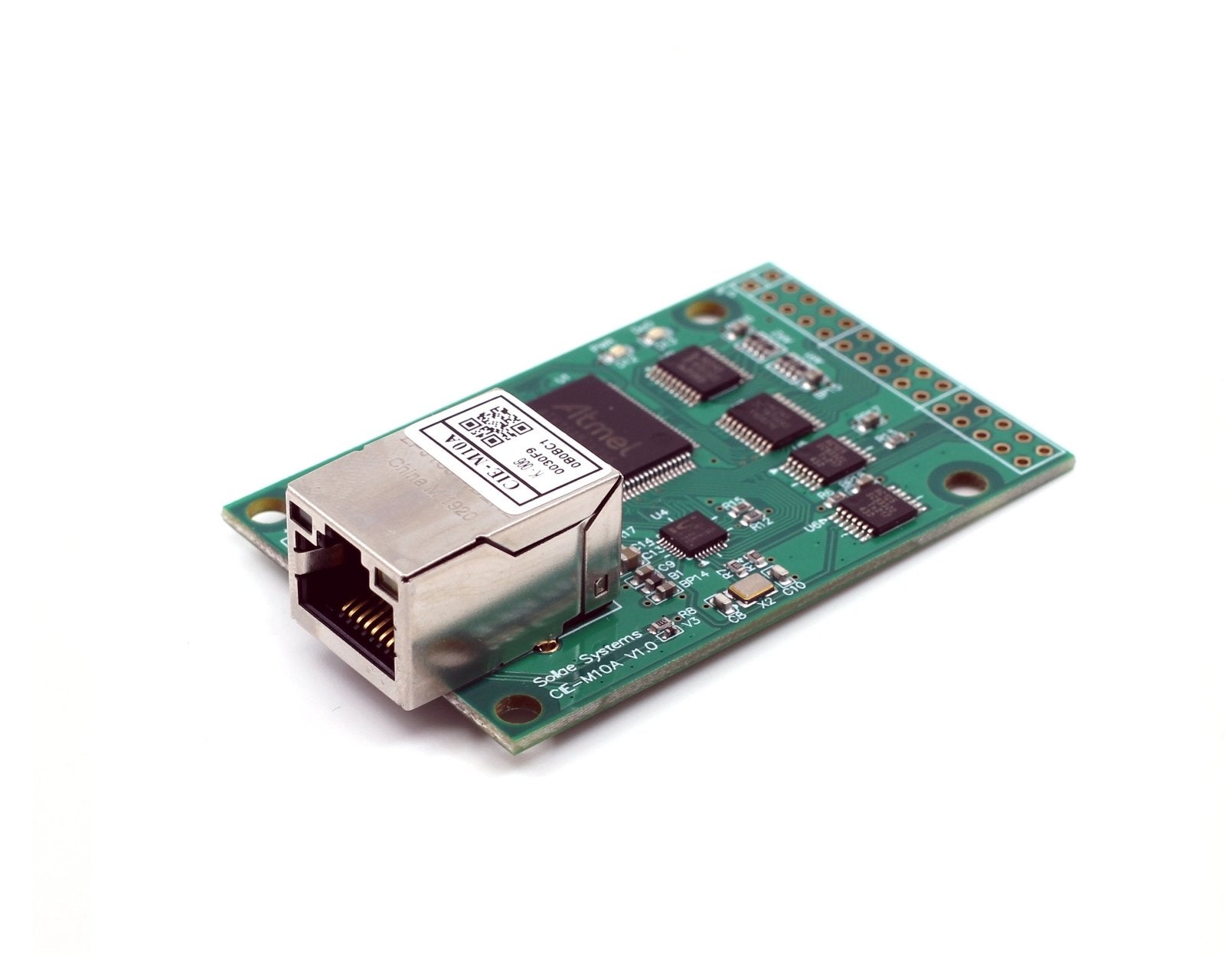

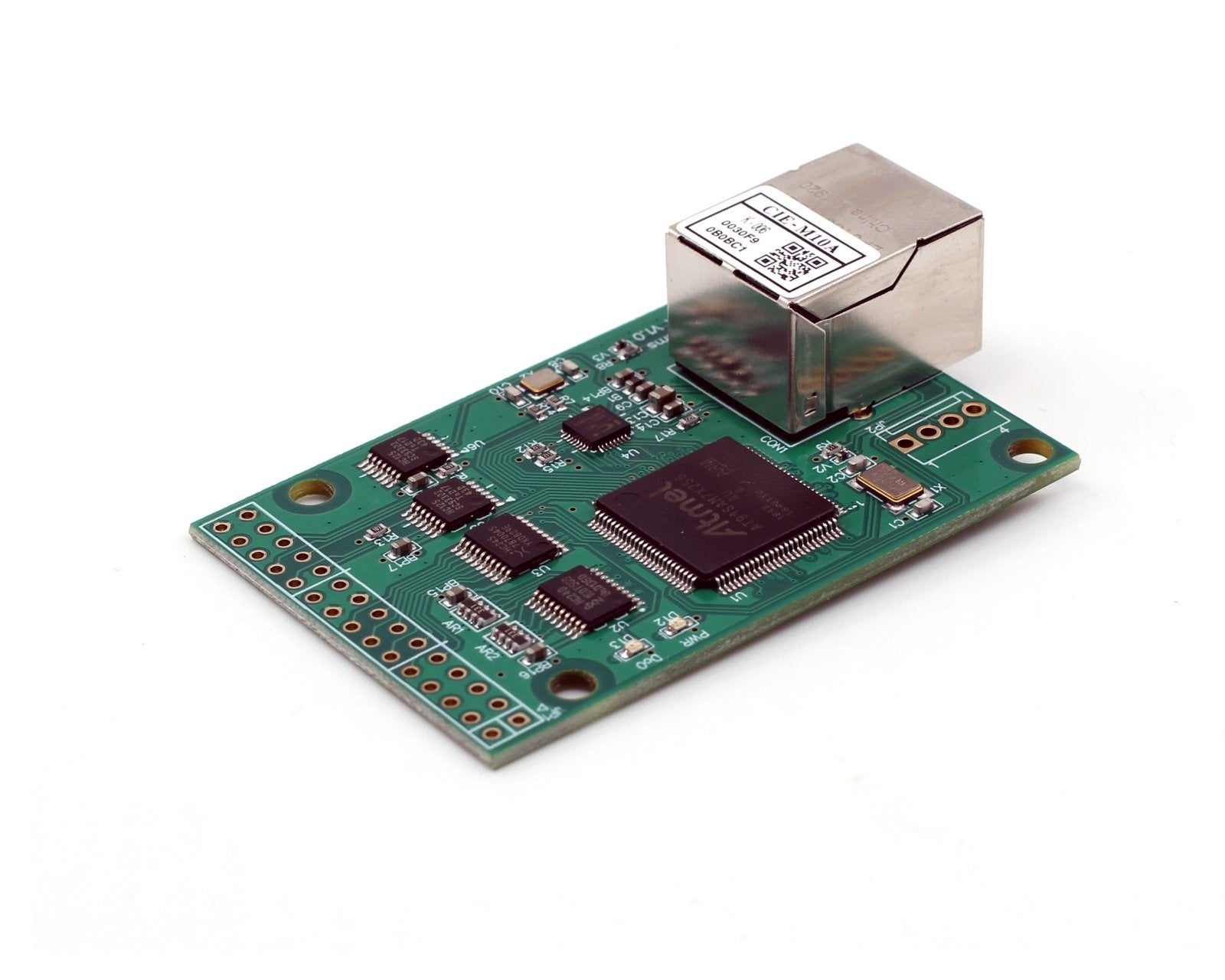

E/S remota de 8 puertos a módulo de red Ethernet ezTCP CIE-M10A

  • Rebaja
  • Precio regular $99.00
  • Estará disponible después de


El ezTCP CIE-M10A es un módulo de control de E/S remoto que admite 8 puertos de entrada digital, 8 puertos de salida digital y 1 puerto de entrada analógica. El módulo proporciona la funcionalidad para monitorear y controlar el puerto de entrada/salida a través de su interfaz Ethernet.

Dado que los contactos de E/S se pueden controlar a través de Ethernet, el equipo de E/S se puede administrar de manera eficiente desde cualquier lugar. Además, el CIE-M10A proporciona una función de conversión serial ↔ TCP/IP, por lo que puede administrar fácilmente dispositivos seriales sin aplicar adicionalmente un módulo LAN cableado serial separado.

El Modbus/TCP (o Modbus/TCP serializado ) se utiliza para controlar los contactos del CIE-M10A y, dado que también se admite el método web, el puerto de salida se puede controlar desde cualquier lugar a través del sitio web. Los usuarios pueden cambiar la pantalla de control según sus necesidades. Además, también se proporciona una función Macro que controla automáticamente el puerto de salida mediante una expresión lógica simple según el puerto de entrada.

El ezTCP CIE-M10A se puede utilizar en cualquier entorno donde haya dispositivos de E/S que necesitan monitoreo y control y es especialmente adecuado para aplicaciones como Internet Switches.

Características:

  • Producto de tamaño compacto
  • 8 puertos de entrada digital, 8 puertos de salida digital (interfaz CMOS de 3,3 V)
  • 1 puerto ADC (10 bits)
  • Monitorización y control vía Modbus/TCP o Web
  • Soporte de control lógico simple (puede operar de forma independiente)
  • Función de carga de página web del usuario
  • Conmutador de Internet
  • Programa Modbus/TCP gratuito (ModMap)

Especificaciones:

  • Puerto de entrada digital
    • Número de puertos 8
    • Interfaz CMOS de 3,3 V
    • Parámetro eléctrico:
      Min VIL=-0.3V, Max VIL=0.8V
      Min VIH=2.0V, Max VIH=5.5V
  • Puerto de salida digital
    • Número de puertos 8
    • Interfaz CMOS de 3,3 V
    • Capacidad de relé Min VOH=2.9V, Max VOL=0.4V
  • Puerto de entrada analógica
    • Número de 10 bits ADC 1 puerto
    • Interfaz ADIN, ADVREF
    • Tiempo de conversión 2,33 us
    • Parámetro eléctrico
      Min ADVREF=2.6V, Max ADVREF=3.3V
      Rango de voltaje de entrada de ADIN = 0V ~ VADVREF
  • Interfaz física serie
    • Interfaz serie 1 puerto UART/RXD, TXD, RTS, CTS, GND
    • Parámetro eléctrico:
      Min VIL=-0.3V, Max VIL=0.8V
      Min VIH=2.0V, Max VIH=5.5V
      Min VOH=2.9V, Max VOL=0.4V< br>
  • Propiedad del puerto serie
    • Velocidad de baudios 300 bps~230 400 bps
    • Bits de datos 5, 6, 7, 8 bits
    • Paridad Ninguna, Par, Impar, Marca, Espacio
    • Bit de parada 1, 1.5, 2
  • Interfaz física de red
    • Interfaz de red:
      Ethernet 10Base-T/100Base-TX (RJ45)
      Detección automática de velocidad de Ethernet
      Detección automática de cable cruzado o 1:1
      Aislamiento de 1000 VCA
  • Funciones de software
    • Protocolos TCP, UDP, IP, ICMP, ARP, Ethernet, TELNET
      TFTP DHCP, PPPoE, DNS, DDNS, HTTP, Modbus/TCP
    • Filtrado de IP y MAC de seguridad - Restringir host o red
      Contraseña para configurar
    • Puerto de E/S digital
    • Modo de comunicación Modbus/TCP, HTTP (página web del usuario)
    • Independiente (por ecuación simple)
    • Puerto serie
    • Modo de comunicación:
      Servidor TCP (T2S)
      Cliente TCP (COD)
      Servidor/Cliente TCP con comando AT (ATC)-Patent
      Modo UDP (U2S)
    • Funciones adicionales:
      Función de depuración remota
      Modo de servidor/cliente TCP
      Opción de envío de dirección MAC
  • Indicadores (LED):
    • Potencia: rojo
    • Puerto de salida digital 0: verde
  • Administración
    • Herramienta de configuración y monitoreo ezManager a través de Ethernet
    • Iniciar sesión Telnet Telnet
    • Configuración del comando AT en modo ATC-Patent
  • Software complementario
    • Herramienta de configuración ezManager para Windows
    • Herramienta de gestión ModMap de controladores de E/S para Windows
    • Controlador virtual de serie a red ezVSP para Windows
    • Herramienta de prueba de comunicación simple TCP/IP ezTerm
  • Dimensiones
    • Tamaño: 644 mm x 40 mm x 17 mm (2,54 x 1,57 x 0,67 pulgadas)
    • Peso: 19 gramos (0,7 onzas)
  • Entorno operativo
    • Voltaje de entrada CC 3,3 V ± 0,3 V
    • Consumo de corriente 78mA @ 3.3V sin carga
    • Temperatura de funcionamiento -40 ℃ ~ +85 ℃
    • Temperatura de almacenamiento -40 ℃ ~ +85 ℃

* La información anterior está sujeta a cambios. Envistia Mall y Sollae Systems no son responsables de ningún cambio.

 El paquete incluye:

1 módulo de red de E/S remotas CIE-M10A ezTCP de 8 puertos

La entrega de cantidades de evaluación es stock a 2 semanas, si el artículo está agotado, comuníquese con nosotros para conocer la disponibilidad.
