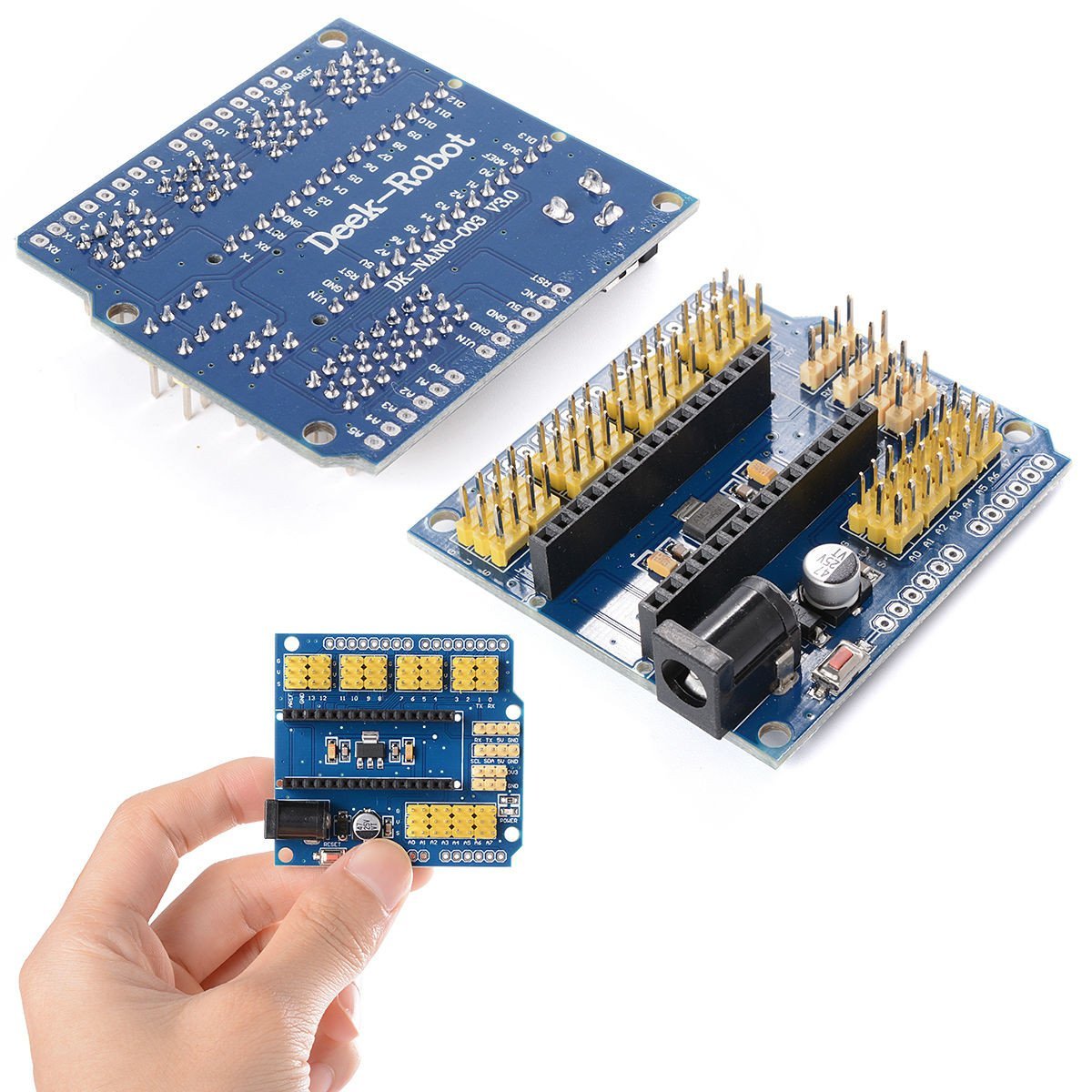

Microcontrolador Nano 3.0 ATMEGA328P con módulo de escudo de expansión de E / S Arduino

  • Rebaja
  • Precio regular $9.49
  • 8 disponible


El microcontrolador Nano V3.0 compatible con Arduino es una placa de microcontrolador pequeña y completa basada en la MCU ATmega328P. Tiene más o menos la misma funcionalidad que el Arduino Duemilanove, pero en un paquete más pequeño. Solo carece de un conector de alimentación de CC y utiliza un cable USB Mini USB (Mini-B) más compacto en lugar de uno estándar.

El Arduino Nano IO Expansion Shield está diseñado para conectarse y funcionar con microcontroladores NANO compatibles con ARDUINO. El módulo Expansion Shield lo ayuda a conectar su microcontrolador Nano compatible con Arduino a muchos otros dispositivos. Es un compañero perfecto para el controlador Nano y es compatible con Arduino Nano v2.x y v3.x.

Especificaciones del microcontrolador Nano V3.0 compatible con Arduino:

  • El chip de conversión de bus USB CH340G reemplaza a FT232RL
  • Voltaje de funcionamiento (nivel lógico): 5V
  • 8 puertos de entradas analógicas: A0 - A7
  • 14 puertos de entrada/salida digitales: TX, RX, D2 - D13
  • 6 puertos PWM: D3, D5, D6, D9, D10, D11
  • 1 par de puertos de transceptor serie de nivel TTL: RX/TX
  • Utiliza MCU Atmel Atmega328P-AU con gestor de arranque instalado
  • Compatible con descarga USB y encendido Mini-B Mini conector USB
  • Voltaje de entrada recomendado: 7 V - 12 V CC en el pin 30 o 5 V en el pin 27
  • Límites máximos de voltaje de entrada: 6 V - 20 V
  • Admite descargas de ISP
  • Suministrado con clavijas de conexión, no instaladas para mayor flexibilidad del usuario

Este escudo de expansión proporciona:

  • 14 pines de E/S (tipo servo con GND, alimentación y señal)
  • 8 pines analógicos con salida de alimentación y GND
  • 6 clavijas PWM
  • 1 entrada de alimentación de servo
  • 5 pines de expansión I2C
  • Salida AREF
  • Salida de 3,3 V

El paquete incluye:

  • Módulo de escudo de expansión NANO I/O de 1 pieza para microcontrolador Arduino NANO
  • 1 pieza MINI USB Nano V3.0 ATmega328P CH340G 5V 16M Placa de microcontrolador compatible con el controlador USB Arduino Nano CH340
  • 2 pines de conector 1x15
  • 1 pines de conector de 2x3 piezas
  • Especificaciones e instrucciones de uso

Cada módulo se prueba individualmente y se empaqueta estáticamente en nuestra oficina de EE. UU. antes del envío.

¡Consíguelo más rápido! Enviamos en 1 día hábil desde nuestras instalaciones de EE. UU. en Colorado para una entrega rápida.

Recursos y guías de Arduino Nano:

Primeros pasos con Arduino: http://www.arduino.cc/en/Guide/HomePage

Enlaces de descarga del controlador del convertidor de bus USB CH340G:
http://www.arduined.eu/ch340g-converter-windows-7-driver-download/
http: //www.arduined.eu/ch340-windows-8-driver-download/

Enlace de descarga del software Arduino (IDE): http://arduino.cc/en/Main/Software

Documentación de Arduino Nano: http://www.arduino.cc/en/Main/ArduinoBoardNano

Uso de Arduino Nano con controladores USB CH340G en Mac OS:
http://kig.re/2014/12/31/how-to-use-arduino-nano-mini-pro-with -CH340G-en-mac-osx-yosemite.html
