Microcontrolador PJRC Teensy 4.1 ARM Cortex-M7 + Kit Ethernet

  • Rebaja
  • Precio regular $34.95


Teensy 4.1 es la última placa de desarrollo de microcontrolador Teensy de PJRC. Cuenta con un procesador ARM Cortex-M7 IMXRT1062 a 600 MHz. El tamaño real es de 2,4 por 0,7 pulgadas, el mismo factor de forma que Teensy 3.6.

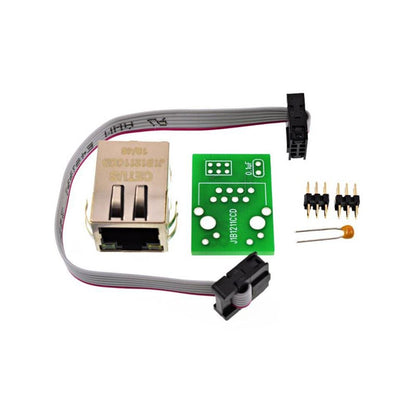

Este kit incluye la placa del microcontrolador Teensy 4.1 con un kit Ethernet Teensy 4.1. Este kit tiene todas las piezas necesarias para conectarse al puerto Ethernet del Teensy 4.1. Incluye un Ethernet MagJack, placa de circuito desnudo, conjunto de cable plano, 2 pines de cabecera y un condensador. Se requiere soldadura de bricolaje para armar el kit (la placa Teensy 4.1 está completamente ensamblada y probada).

Teensy 4.1 utiliza el mismo procesador que Teensy 4.0, pero proporciona una mayor capacidad de E/S, incluido un PHY de ethernet, un zócalo de tarjeta SD y un puerto host USB. Teensy 4.1 también viene con una memoria flash 4 veces más grande y tiene 2 ubicaciones para agregar más memoria opcionalmente.

Especificaciones técnicas en comparación con Teensy 4.0

Teensy 4.1 y 4.0 utilizan el mismo IMXRT1062, por lo que la mayoría de las especificaciones técnicas son las mismas.

Consulte la página de Teensy 4.0 para conocer las especificaciones y características comunes.


Característica Teensy 4.1 Teensy 4.0
Ethernet 10/100 Mbit
DP83825 PHY
(6 pines)
-ninguno-
Alojamiento USB 5 pines con
administración de energía
2 almohadillas SMT
SDIO (datos de 4 bits) Zócalo Micro SD 8 almohadillas SMT
Pines PWM 35 31
Entradas analógicas 18 14
Puertos serie 8 7
Memoria Flash 8 MB 2 MB
Memoria QSPI 2 chips
Más memoria de programa
Solo memoria de programa
E/S compatible con placa de prueba 42 24
Señales de almohadilla SMT inferior 7 16
Señales de tarjeta SD 6 0
Total de pines de E/S 55 40



Distribución de pines

Teensy 4.1 está diseñado para llevar todos los pines de E/S de uso general a almohadillas compatibles con placas de prueba en los bordes exteriores.

Teensy 4.1 pinout and specification card


Nota: El Teensy 4.1 no incluye encabezados y, si su aplicación lo necesita, deberá comprarlo por separado y soldarlo usted mismo.< /p>

Recursos:

Foro de PJRC para usuarios de Teensy

Página del producto Teensy 4.1 de PJRC

Complemento Teensyduino para Arduino IDE Descargar

Sección Teensy de Hackster.io
