Microcontrolador PJRC Teensy 4.1 ARM Cortex-M7 + 2X 8 MByte PSRAM SOIC IC
Microcontrolador PJRC Teensy 4.1 ARM Cortex-M7 + 2X 8 MByte PSRAM SOIC IC
No se pudo cargar la disponibilidad de retiro

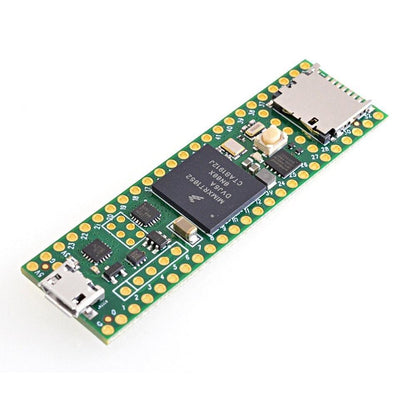

Teensy 4.1 es la última placa de desarrollo de microcontrolador Teensy de PJRC. Cuenta con un procesador ARM Cortex-M7 IMXRT1062 a 600 MHz. El tamaño real es de 2,4 por 0,7 pulgadas, el mismo factor de forma que Teensy 3.6.
Este kit incluye la placa del microcontrolador Teensy 4.1 con dos circuitos integrados PSRAM SOIC de 8 MByte. Tiene todas las piezas necesarias para agregar 16 Megabytes de RAM al Teensy 4.1.
Teensy 4.1 utiliza el mismo procesador que Teensy 4.0, pero proporciona una mayor capacidad de E/S, incluido un PHY de ethernet, un zócalo de tarjeta SD y un puerto host USB. Teensy 4.1 también viene con una memoria flash 4 veces más grande y tiene 2 ubicaciones para agregar más memoria opcionalmente.
Especificaciones técnicas en comparación con Teensy 4.0
Teensy 4.1 y 4.0 utilizan el mismo IMXRT1062, por lo que la mayoría de las especificaciones técnicas son las mismas.
Consulte la página de Teensy 4.0 para conocer las especificaciones y características comunes.
| Característica | Teensy 4.1 | Teensy 4.0 |
|---|---|---|
| Ethernet | 10/100 Mbit DP83825 PHY (6 pines) |
-ninguno- |
| Alojamiento USB | 5 pines con administración de energía |
2 almohadillas SMT |
| SDIO (datos de 4 bits) | Zócalo Micro SD | 8 almohadillas SMT |
| Pines PWM | 35 | 31 |
| Entradas analógicas | 18 | 14 |
| Puertos serie | 8 | 7 |
| Memoria Flash | 8 MB | 2 MB |
| Memoria QSPI | 2 chips Más memoria de programa |
Solo memoria de programa |
| E/S compatible con placa de prueba | 42 | 24 |
| Señales de almohadilla SMT inferior | 7 | 16 |
| Señales de tarjeta SD | 6 | 0 |
| Total de pines de E/S | 55 | 40 |

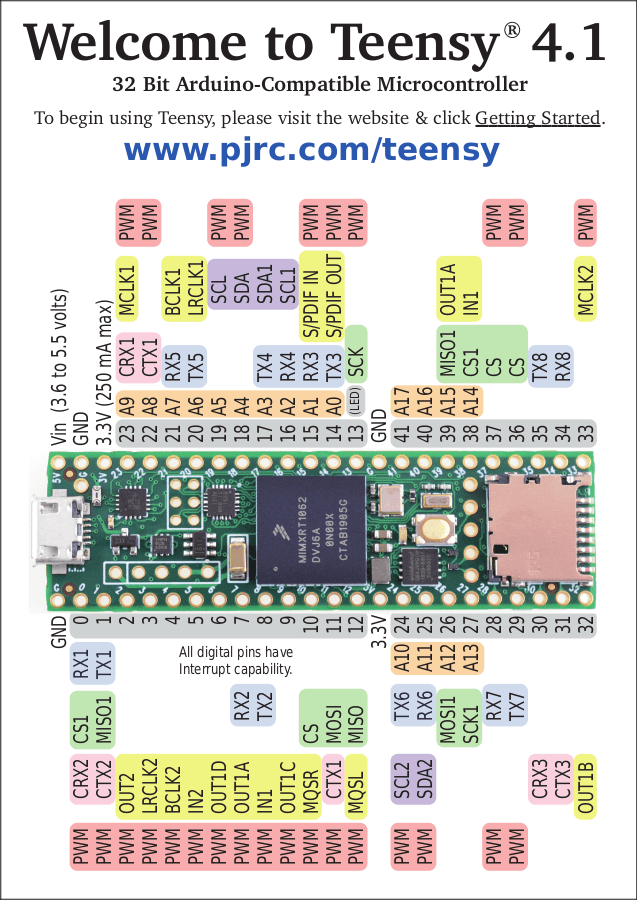

Distribución de pines
Teensy 4.1 está diseñado para llevar todos los pines de E/S de uso general a almohadillas compatibles con placas de prueba en los bordes exteriores.
Nota: El Teensy 4.1 no incluye encabezados y, si su aplicación lo necesita, deberá comprarlo por separado y soldarlo usted mismo.< /p>
El paquete incluye:
1 placa de desarrollo de microcontrolador PJRC Teensy 4.1 sin pines
2 chips SOIC PSRAM de 8 megabytes (2 piezas)
Patillas impresas y tarjeta de referencia de uso
NOTA: Los chips SOIC PSRAM no están soldados en la placa Teensy 4.1. El usuario deberá soldar los chips a la placa Teensy para poder usarlos. Consulte el sitio web de PJRC Teensy 4.1 para obtener instrucciones detalladas.
Recursos:
Foro de PJRC para usuarios de Teensy
Página del producto Teensy 4.1 de PJRC
Página web del chip PSRAM Teensy 4.1 de PJRC
